物理参数：不同的气源压力下，气缸三段行程的输出力：

行程范围：总行程和力行程的可选范围(单位：mm):

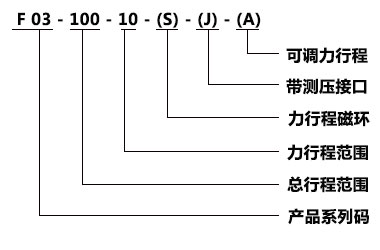

定货代码：

例如：

在0.7MPa气源条件下，定购工作力30KN，总行程100，力行程10，不带磁环，无测压接口，不带力行程可调机构的液压增力气缸。

 定货代码为：F03 - 100 - 10

可选附件及代码：
-S      缸内带磁环
-J      带测压接口
-A     力行程可调
-K      磁感应开关
-m     耐震压力表
-p      压力变送器

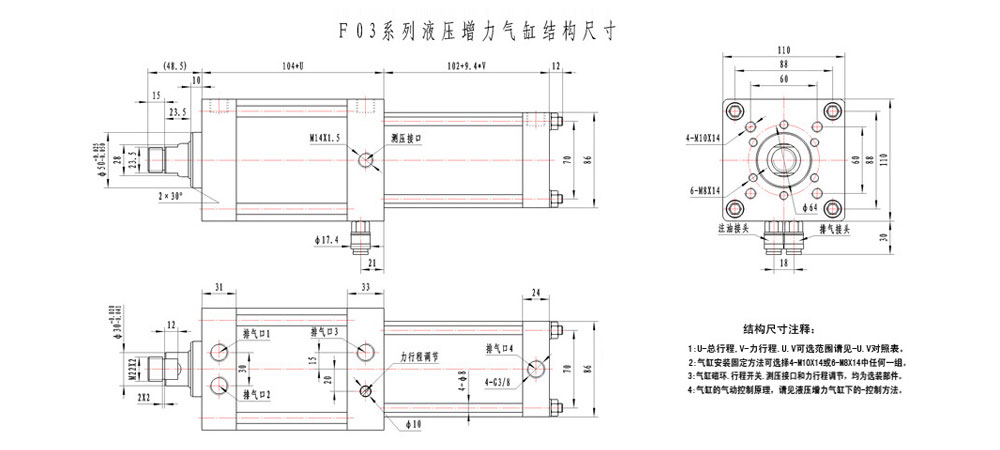

结构尺寸：F03系列液压增力气缸结构尺寸如下图：

可选附件：

二位五通换向阀—由二个二位五通换向阀及相应气动元件构成的控制系统，分别控制液压增力气缸的空行程和力行程。	感应开关及支架—输出开关电信号给控制器或PLC。通过检测气缸活塞位置，对气缸力行程动作进行判断。	耐震压力表—安装在液压增力气缸测压接口，直接测量和显示缸内工作压力，反映出液压增力气缸的工作状态。	压力变送器—安装在测压接口，测量缸内工作压力，输出电信号给远端控制器，以便监测和控制液压增力气缸的工作状态。

颜色选择：有葱绿和银灰两种颜色供选择，用户没有指定颜色，以银灰色供货。

产品类别：

在0.7MPa的气源条件下，产品系列和工作压力的对应关系是：F02系列－工作压力 20KN / F03系列－工作压力 30KN

F05系列－工作压力 50KN / F08系列－工作压力 80KN / F10系列－工作压力100KN / F16系列－工作压力160KN / F25系列－工作压力250KN

具体技术规格，请点击：F02系列F03系列F05系列F08系列F10系列F16系列F25系列A**系列
