F02系列(工作力20KN)

F02系列液压增力气缸

液压增力气缸液压增力气缸液压增力气缸液压增力气缸

物理参数: 不同的气源压力下,气缸三段行程的输出力:

F02系列液压增力气缸三行程输出力

输出力
气源压力(MPa)
0.4
0.5
0.6
0.7
0.8
快进力(KN)
0.9
1.1
1.3
1.6
1.8
工作力(KN)
11.4
14.2
17.1
20.0
22.8
返回力(KN)
0.6
0.8
0.9
1.1
1.2


行程范围:总行程和力行程的可选范围(单位:mm):

F02系列液压增力气缸U-V对照表

总行程(U)
力行程(V)
50
5
10
15






100
5
10
15
20
(25)




150
5
10
15
20
25
(30)
(35)


200
5
10
15
20
25
30
(35)
(40)
(45)
选择括号内的力行程,气缸实际工作的空行程要大于气缸总行程的一半。

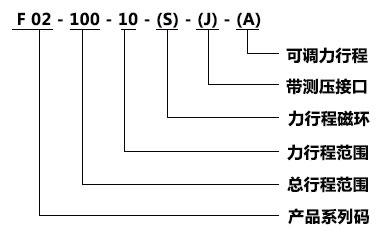

定货代码:

例如:
在0.7MPa气源条件下,定购工作力20KN,总行程100,力行程10,不带磁环,无测压接口,不带力行程可调机构的液压增力气缸。
 定货代码为:F02 - 100 - 10
可选附件及代码:
-S      缸内带磁环
-J      带测压接口
-A     力行程可调
-K      磁感应开关
-m     耐震压力表
-p      压力变送器

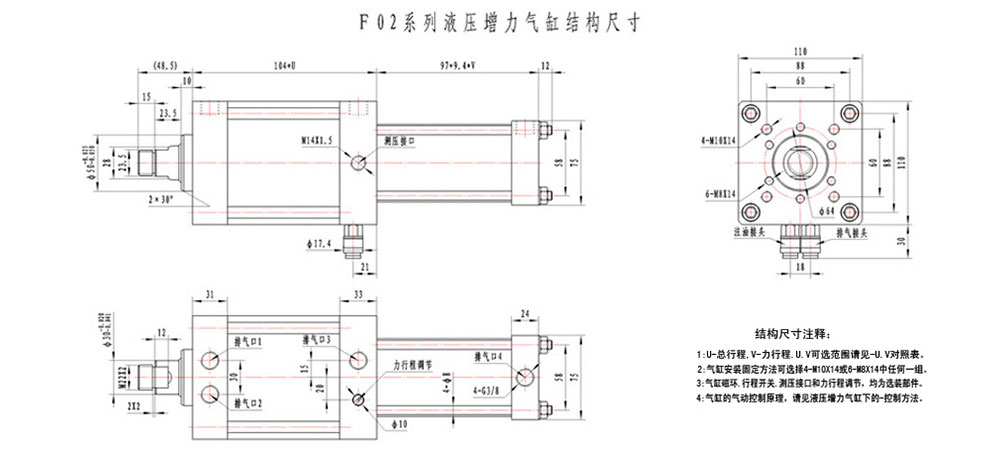

结构尺寸:F02系列液压增力气缸结构尺寸如下图:



液压增力气缸



可选附件

液压增力气缸 液压增力气缸 液压增力气缸 液压增力气缸
二位五通换向阀—由二个二位五通换向阀及相应气动元件构成的控制系统,分别控制液压增力气缸的空行程和力行程。 感应开关及支架—输出开关电信号给控制器或PLC。通过检测气缸活塞位置,对气缸力行程动作进行判断。 耐震压力表—安装在液压增力气缸测压接口,直接测量和显示缸内工作压力,反映出液压增力气缸的工作状态。 压力变送器—安装在测压接口,测量缸内工作压力,输出电信号给远端控制器,以便监测和控制液压增力气缸的工作状态。



颜色选择:有葱绿和银灰两种颜色供选择,用户没有指定颜色,以银灰色供货。



产品类别:

在0.7MPa的气源条件下,产品系列和工作压力的对应关系是:F02系列-工作压力 20KN / F03系列-工作压力 30KN

F05系列-工作压力 50KN / F08系列-工作压力 80KN / F10系列-工作压力100KN / F16系列-工作压力160KN / F25系列-工作压力250KN



具体技术规格,请点击:F02系列F03系列F05系列F08系列F10系列F16系列F25系列A**系列
