MSA系列带可调行程

您的位置： 主页 > 产品展示 > 多层增力气缸 > MSA系列带可调行程 >

MSA系列 带可调行程（缸径125~200，多至五层）

增力气缸增力气缸增力气缸增力气缸



物理参数：
MSA系列多层增力气缸缸径、层数及理论输出力
安装方式：前法兰
气缸参数
空气压力(MPa)
0.4
0.5
0.6
0.7
0.8
气缸内径
活塞杆
外径
层数
推活塞数
拉活塞数
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
125
40
2
2
1
8.8
4.4
11.0
5.5
13.2
6.6
15.4
7.7
17.6
8.8
125
40
3
3
1
13.2
4.4
16.5
5.5
19.8
6.6
23.1
7.7
26.4
8.8
125
40
4
4
1
17.6
4.4
22.0
5.5
26.4
6.6
30.8
7.7
35.2
8.8
125
40
2
1
2
4.4
8.8
5.5
11.0
6.6
13.2
7.7
15.4
8.8
17.6
125
40
3
1
3
4.4
13.2
5.5
16.5
6.6
19.8
7.7
23.1
8.8
26.4
125
40
4
1
4
4.4
17.6
5.5
22.0
6.6
26.4
7.7
30.8
8.8
35.2
160
40
2
2
1
14.9
7.4
18.7
9.3
22.4
11.2
26.2
13.1
29.9
14.9
160
40
3
3
1
22.4
7.4
28.0
9.3
33.6
11.2
39.3
13.1
44.9
14.9
160
40
4
4
1
29.9
7.4
37.4
9.3
44.9
11.2
52.4
13.1
59.9
14.9
160
40
2
1
2
7.4
14.9
9.3
18.7
11.2
22.4
13.1
26.2
14.9
29.9
160
40
3
1
3
7.4
22.4
9.3
28.0
11.2
33.6
13.1
39.3
14.9
44.9
160
40
4
1
4
7.4
29.9
9.3
37.4
11.2
44.9
13.1
52.4
14.9
59.9
200
40
2
2
1
24.1
12.0
30.1
15.0
36.1
18.1
42.2
21.1
48.2
24.1
200
40
3
3
1
36.1
12.0
45.2
15.0
54.2
18.1
63.3
21.1
72.3
24.1
200
40
4
4
1
48.2
12.0
60.2
15.0
72.3
18.1
84.4
21.1
96.4
24.1
200
40
2
1
2
12.0
24.1
15.0
30.1
18.1
36.1
21.1
42.2
24.1
48.2
200
40
3
1
3
12.0
36.1
15.0
45.2
18.1
54.2
21.1
63.3
24.1
72.3
200
40
4
1
4
12.0
48.2
15.0
60.2
18.1
72.3
21.1
84.4
24.1
96.4
推活塞数：指气缸活塞杆推出时，
实际受压的活塞数量。
拉活塞数：指气缸活塞杆拉回时，
实际受压的活塞数量。


在推力大，拉力小的工作状态，请选择“推活塞数”大于1，“拉活塞数”等于1的选项。
在拉力大，推力小的工作状态，请选择“推活塞数”等于1，“拉活塞数”大于1的选项。

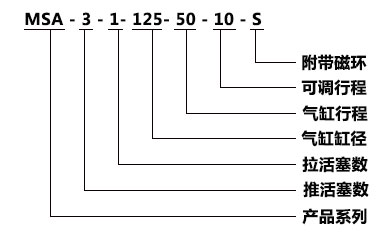

定货代码：

例如：
定购缸径125，行程50，总层数3层，可调行程10，推力大，拉力小，带有磁环的多层增力气缸。
 定货代码为：MSA-3-1-125-50-10-S
缸径 层数 气源0.7MPa时输出力 力的种类
100MM 2~5 9.2KN~23.0KN 推力或拉力
125MM 2~5 15.4KN~38.5KN 推力或拉力
160MM 2~5 26.2KN~65.5KN 推力或拉力
200MM 2~5 42.2KN~105.5KN 推力或拉力

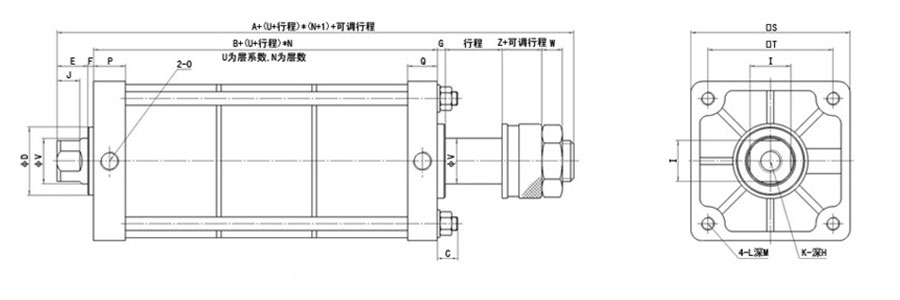

结构尺寸：



多层增力气缸
MSA系列多层增力气缸结构尺寸
气缸行程优先选择25的整数倍，可调行程选择5的整数倍。
气缸内径
A
B
C
D
E
F
G
H
I
J
K
L
M
O
P
Q
S
T
U
V
W
Z
125
98
50
18
60f7
27
5
7
40
36
20
M20*1.5
M12
14
G3/8
28
26
140
110
34
40
18
25
160
98
50
23
65f7
27
5
7
40
36
20
M20*1.5
M16
14
G3/8
28
26
180
140
34
40
18
25
200
112
64
23
75f7
27
5
7
40
36
20
M20*1.5
M16
18
G1/2
36
32
220
175
34
40
18
25
　附带磁铁的气缸，长度尺寸A、B增加10mm。



其他技术规格，请点击： MS系列无可调行程
