MS系列无可调行程（缸径125-200，多至五层）

您的位置： 主页 > 产品展示 > 多层增力气缸 > MS系列无可调行程（缸径125-200，多至五层） >

MS系列无可调行程（缸径125-200，多至五层）

增力气缸增力气缸增力气缸增力气缸



物理参数：
MS系列多层增力气缸缸径、层数及理论输出力

  安装方式：前法兰
气缸参数
空气压力(MPa)
0.4
0.5
0.6
0.7
0.8
气缸内径
活塞杆
外径
层数
推活塞数
拉活塞数
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
推力(KN)
拉力(KN)
125
40
2
2
1
9.3
4.4
11.5
5.5
13.8
6.6
16.2
7.7
18.5
8.8
125
40
3
3
1
13.6
4.4
17.0
5.5
20.4
6.6
23.9
7.7
27.3
8.8
125
40
4
4
1
18.1
4.4
22.5
5.5
27.1
6.6
31.6
7.7
36.1
8.8
125
40
2
1
2
4.8
8.8
6.1
11.0
7.2
13.2
8.5
15.4
9.7
17.6
125
40
3
1
3
4.8
13.2
6.1
16.5
7.2
19.8
8.5
23.1
9.7
26.4
125
40
4
1
4
4.8
17.6
6.1
22.0
7.2
26.4
8.5
30.8
9.7
35.2
160
40
2
2
1
15.5
7.4
19.4
9.3
23.3
11.2
27.2
13.1
31.0
14.9
160
40
3
3
1
23.0
7.4
28.7
9.3
34.5
11.2
40.3
13.1
46.0
14.9
160
40
4
4
1
30.5
7.4
38.1
9.3
45.7
11.2
53.4
13.1
61.0
14.9
160
40
2
1
2
8.0
14.9
10.1
18.7
12.1
22.4
14.1
26.2
16.1
29.9
160
40
3
1
3
8.0
22.4
10.1
28.0
12.1
33.6
14.1
39.3
16.1
44.9
160
40
4
1
4
8.0
29.9
10.1
37.4
12.1
44.9
14.1
52.4
16.1
59.9
200
40
2
2
1
24.5
12.0
30.7
15.0
36.8
18.1
43.0
21.1
49.1
24.1
200
40
3
3
1
36.6
12.0
45.7
15.0
54.9
18.1
64.1
21.1
73.2
24.1
200
40
4
4
1
48.6
12.0
60.8
15.0
73.0
18.1
85.2
21.1
97.3
24.1
200
40
2
1
2
12.5
24.1
15.6
30.1
18.7
36.1
21.9
42.2
25.0
48.2
200
40
3
1
3
12.5
36.1
15.6
45.2
18.7
54.2
21.9
63.3
25.0
72.3
200
40
4
1
4
12.5
48.2
15.6
60.2
18.7
72.3
21.9
84.4
25.0
96.4
推活塞数：指气缸活塞杆推出时，
实际受压的活塞数量。

拉活塞数：指气缸活塞杆拉回时，
实际受压的活塞数量。


在推力大，拉力小的工作状态，请选择“推活塞数”大于1，“拉活塞数”等于1的选项。
在拉力大，推力小的工作状态，请选择“推活塞数”等于1，“拉活塞数”大于1的选项。

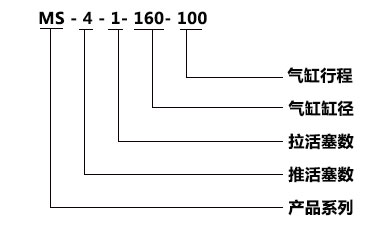

定货代码：

例如：
定购缸径160，行程100，总层数4层，推力大，拉力小，不带磁环，无可调行程的多层增力气缸。
 定货代码为：MS-4-1-160-100
缸径 层数 气源0.7MPa时输出力 力的种类
100MM 2~5 10.0KN~23.8KN 推力或拉力
125MM 2~5 16.2KN~39.3KN 推力或拉力
160MM 2~5 27.2KN~66.5KN 推力或拉力
200MM 2~5 43.0KN~106.3KN 推力或拉力

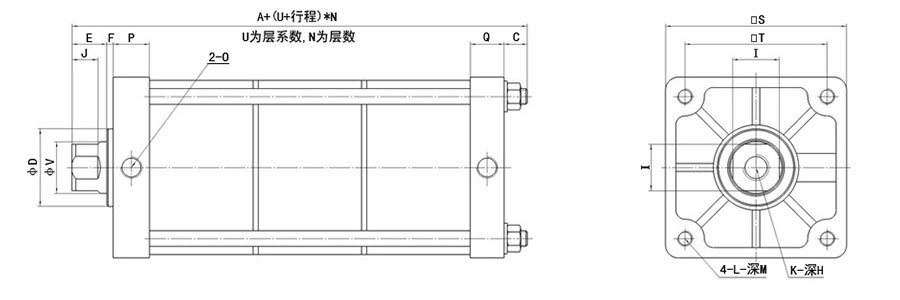

结构尺寸：

多层增力气缸
MS系列多层增力气缸结构尺寸


  气缸行程优先选择25的整数倍
气缸内径
A
C
D
E
F
H
I
J
K
L
M
O
P
Q
S
T
U
V
125
100
18
60f7
27
5
40
36
20
M20*1.5
M12
14
G3/8
28
26
140
110
34
40
160
105
23
65f7
27
5
40
36
20
M20*1.5
M16
14
G3/8
28
26
180
140
34
40
200
119
23
75f7
27
5
40
36
20
M20*1.5
M16
18
G1/2
36
32
220
175
34
40
附带磁铁的气缸,长度尺寸A增加10mm。

其他技术规格，请点击：MSA系列 带可调行程
