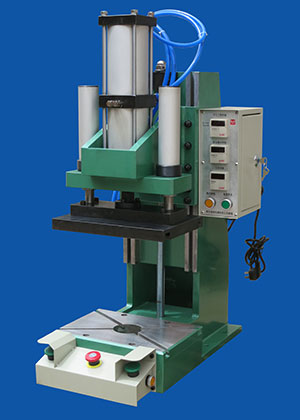

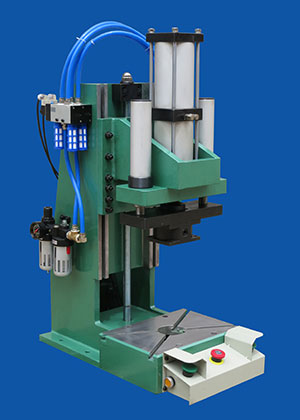

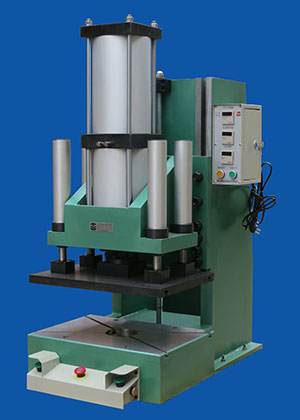

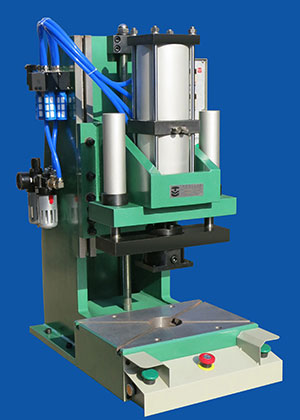

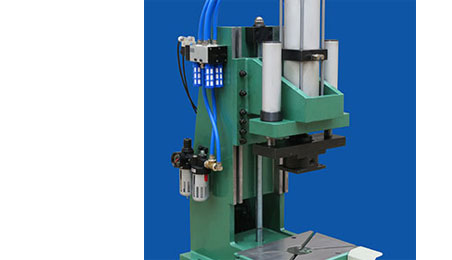

FME系列开式精密气液增力压力机
机械特性:
1、采用液压增力气缸驱动,在行程的任何位置都可以加压工作。
2、机体采用开式结构,取放工件方便。机头可以升降,高度随意调节。
3、焊接消除内应力后,在大型设备上一次性加工出基准面,精度高。
4、采用双导柱结构的上模固定板,不但防转,而且具有极好的导向精度。
5、工作台采用双T形槽安装固定模具,上模安装有多种方式,可灵活选择。
6、工作过程无振动、无冲击、无噪音,极大提高工件加工质量及模具寿命。
7、输出压力与气源压力成正比,对输出压力及运行速度的调节方便快捷。
8、仅仅是普通机械压力机或液压机能耗的10%-20%,极大的节约能耗。
9、电气控制系统可以设定工作周期和保压时间,设定并记录工作次数。
FME系列精密气液增力压力机,机体采用开式结构,工件上下拿取方便,机体和机头之间采用一组T形槽连接,机头可以上下升降调节,用户根据工件和模具的高度,确定机头实际工作的位置。这样的机体结构,确实给机器的调试和使用带来实实在在的好处和便利。这是FME系列精密气液增力压力机与其他厂家同类产品的重要区别。
产品用途: 适用于五金、电子、电器、汽车、机械、钟表、仪器等众多行业在装配、落料、切割、成型、翻边、压入、铆接、冲缝、校准和压印等工序使用。
是替代液压机、大缸径气动压力机和机械冲床的理想设备。

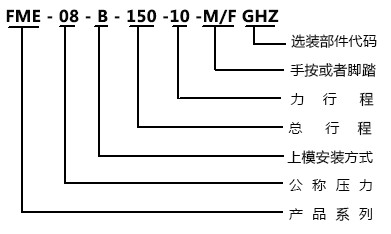

定货代码:
选装部件:
缸内磁环 定货代码-S | 带测压接口 定货代码-J | 力行程可调 定货代码-A | 感应开关(行程开关) 定货代码-K |
上模安装方式A型 定货代码-A | 上模安装方式B型 定货代码-B | 上模安装方式C型 定货代码-C | 耐震压力表 定货代码-m |
压力变送器 定货代码-P | 安全光幕 定货代码-G | 操作方式(手按/脚踏) 定货代码-M/F | 峰值仪 定货代码-V |
机器工作台(桌子) 定货代码-Z | 位移传感器 定货代码-W | 波形比较监控系统 定货代码-X | 载荷传感器 定货代码-Y |
性能参数:

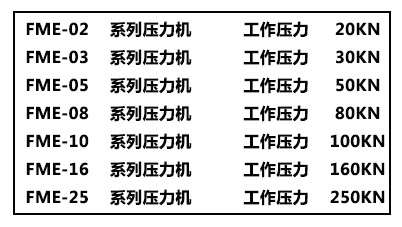

FME系列精密气液增力压力机输出力、行程及主要参数
输出力/0.7MPa | U | V | B*T | C | D | 主要性能参数 | ||||||||||
定货型号: | 工作力 | 快进力 | 返回力 | 总行程 | 力行程 | 台面尺寸 | 主轴跨度 | 调节高度 | 工作周期 | 下行速度 | 保压时间 | 操作方式 | 电源电压 | 耗气量 | 外形尺寸 | 净重 |
[KN] | [KN] | [KN] | [mm] | [mm] | [mm] | [mm] | [mm] | [S] | [CM/S] | [S] | [M/F] | [V] | [L/次] | [CM] | [KG] | |
FME-02-A-U-V-M/F | 20 | 1.6 | 1.1 | 50~200 | 5~45 | 340*240 | 180 | 80~365 | 1.0 | 10~60 | 任意设定 | 双手/脚踏 | AC220 | 1.0 | 50*64*95 | 270 |
FME-02-B-U-V-M/F | 100~385 | 280 | ||||||||||||||
FME-02-C-U-V-M/F | 100~385 | 290 | ||||||||||||||
FME-03-A-U-V-M/F | 30 | 1.6 | 1.1 | 50~200 | 5~45 | 340*240 | 180 | 80~365 | 1.0 | 10~60 | 任意设定 | 双手/脚踏 | AC220 | 1.4 | 50*64*96 | 275 |
FME-03-B-U-V-M/F | 100~385 | 285 | ||||||||||||||
FME-03-C-U-V-M/F | 100~385 | 295 | ||||||||||||||
FME-05-A-U-V-M/F | 50 | 1.6 | 1.1 | 50~200 | 5~45 | 340*240 | 180 | 80~365 | 1.1 | 10~60 | 任意设定 | 双手/脚踏 | AC220 | 2.0 | 50*64*98 | 280 |
FME-05-B-U-V-M/F | 100~385 | 290 | ||||||||||||||
FME-05-C-U-V-M/F | 100~385 | 300 | ||||||||||||||
FME-08-A-U-V-M/F | 80 | 3.5 | 2.3 | 75~200 | 5~40 | 400*280 | 200 | 90~380 | 1.4 | 8~48 | 任意设定 | 双手/脚踏 | AC220 | 3.6 | 56*72*120 | 430 |
FME-08-B-U-V-M/F | 115~405 | 450 | ||||||||||||||
FME-08-C-U-V-M/F | 115~405 | 470 | ||||||||||||||
FME-10-A-U-V-M/F | 100 | 5.4 | 4.0 | 75~200 | 5~30 | 480*340 | 230 | 100~405 | 1.7 | 5~38 | 任意设定 | 双手/脚踏 | AC220 | 4.8 | 64*84*128 | 660 |
FME-10-B-U-V-M/F | 130~435 | 690 | ||||||||||||||
FME-10-C-U-V-M/F | 130~435 | 720 | ||||||||||||||
FME-16-A-U-V-M/F | 160 | 5.4 | 4.0 | 75~200 | 5~30 | 480*340 | 230 | 100~405 | 2.4 | 5~38 | 任意设定 | 双手/脚踏 | AC220 | 7.1 | 64*84*140 | 670 |
FME-16-B-U-V-M/F | 130~435 | 700 | ||||||||||||||
FME-16-C-U-V-M/F | 130~435 | 730 | ||||||||||||||
FME-25-A-U-V-M/F | 250 | 8.5 | 6.6 | 75~200 | 5~35 | 560*400 | 260 | 100~430 | 3.2 | 3~30 | 任意设定 | 双手/脚踏 | AC220 | 11.0 | 72*96*150 | 950 |
FME-25-B-U-V-M/F | 140~470 | 1000 | ||||||||||||||
FME-25-C-U-V-M/F | 140~470 | 1050 |
注释:A、B、C为上模安装方式,U为总行程(可选50-75-100-150-200),V为力行程(可选5-10-15-20-25-30)。
结构尺寸:

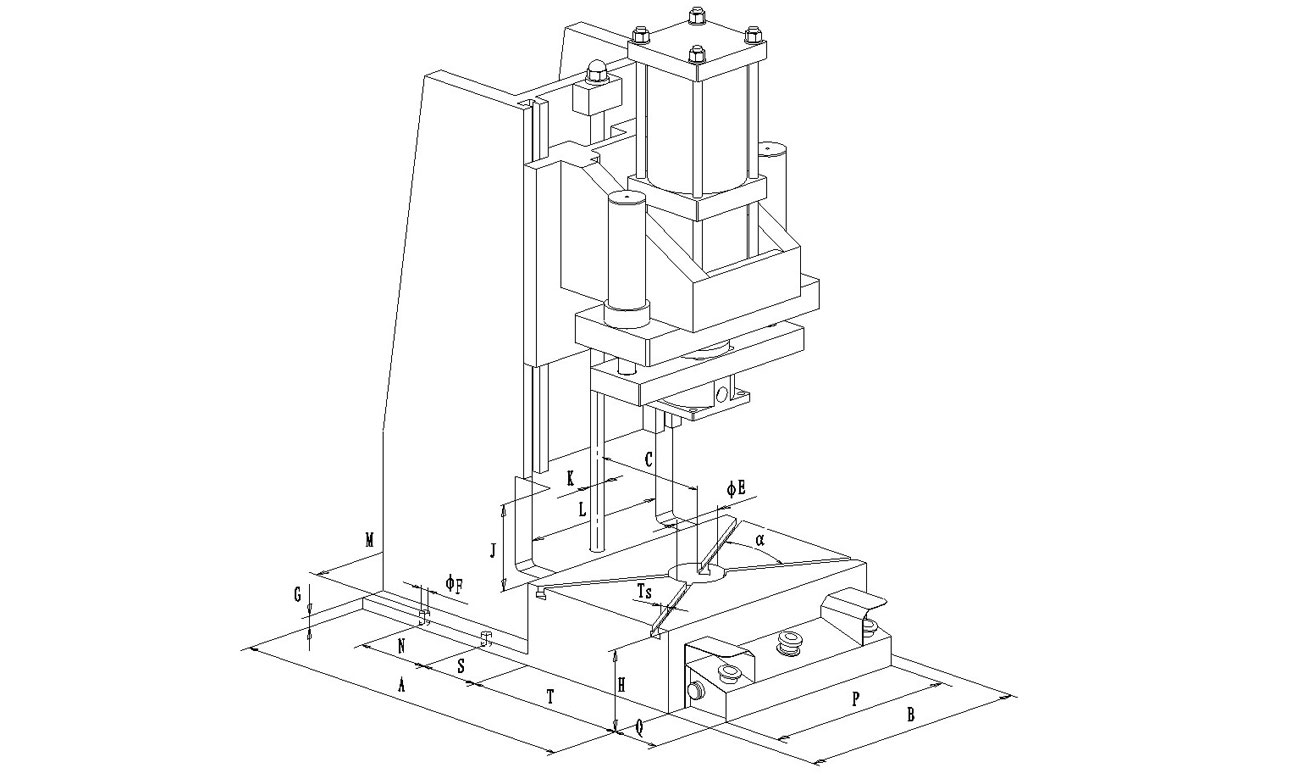

FME系列精密气液增力压力机工作台面及底座结构尺寸
B | T | H | E | α | Ts | C | A | S | M | N | F | G | J | K | L | P | Q | |
定货型号: | 工作台面相关尺寸 | 底座结构相关尺寸 | ||||||||||||||||
[mm] | [mm] | [mm] | [mm] | [°] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
FME-02-A-U-V-M/F | 340 | 240 | 110 | 80 | 60 | 12 | 180 | 540 | 85 | 290 | 130 | 14 | 20 | 130 | M24 | 200 | 300 | 100 |
FME-02-B-U-V-M/F | ||||||||||||||||||
FME-02-C-U-V-M/F | ||||||||||||||||||
FME-03-A-U-V-M/F | 340 | 240 | 110 | 80 | 60 | 12 | 180 | 540 | 85 | 290 | 130 | 14 | 20 | 130 | M24 | 200 | 300 | 100 |
FME-03-B-U-V-M/F | ||||||||||||||||||
FME-03-C-U-V-M/F | ||||||||||||||||||
FME-05-A-U-V-M/F | 340 | 240 | 110 | 80 | 60 | 12 | 180 | 540 | 85 | 290 | 130 | 14 | 20 | 130 | M24 | 200 | 300 | 100 |
FME-05-B-U-V-M/F | ||||||||||||||||||
FME-05-C-U-V-M/F | ||||||||||||||||||
FME-08-A-U-V-M/F | 400 | 280 | 130 | 90 | 60 | 12 | 200 | 620 | 95 | 350 | 150 | 14 | 20 | 150 | M24 | 240 | 300 | 100 |
FME-08-B-U-V-M/F | ||||||||||||||||||
FME-08-C-U-V-M/F | ||||||||||||||||||
FME-10-A-U-V-M/F | 480 | 340 | 150 | 100 | 60 | 12 | 230 | 740 | 110 | 430 | 180 | 18 | 20 | 160 | M24 | 300 | 400 | 100 |
FME-10-B-U-V-M/F | ||||||||||||||||||
FME-10-C-U-V-M/F | ||||||||||||||||||
FME-16-A-U-V-M/F | 480 | 340 | 150 | 100 | 60 | 12 | 230 | 740 | 110 | 430 | 180 | 18 | 20 | 160 | M24 | 300 | 400 | 100 |
FME-16-B-U-V-M/F | ||||||||||||||||||
FME-16-C-U-V-M/F | ||||||||||||||||||
FME-25-A-U-V-M/F | 560 | 400 | 170 | 120 | 60 | 12 | 260 | 860 | 130 | 510 | 200 | 18 | 20 | 180 | M24 | 360 | 400 | 100 |
FME-25-B-U-V-M/F | ||||||||||||||||||
FME-25-C-U-V-M/F |
注释:T形槽其他尺寸按照GB/T158-1996。

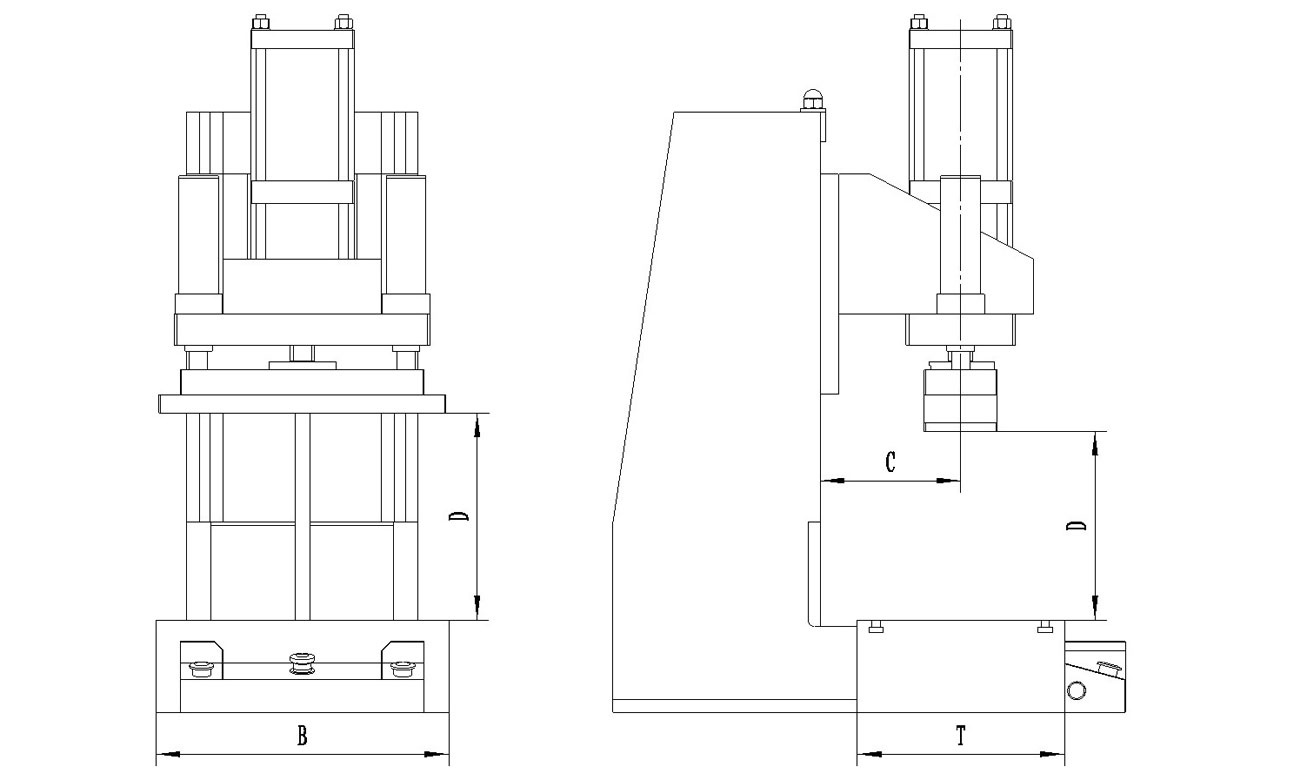

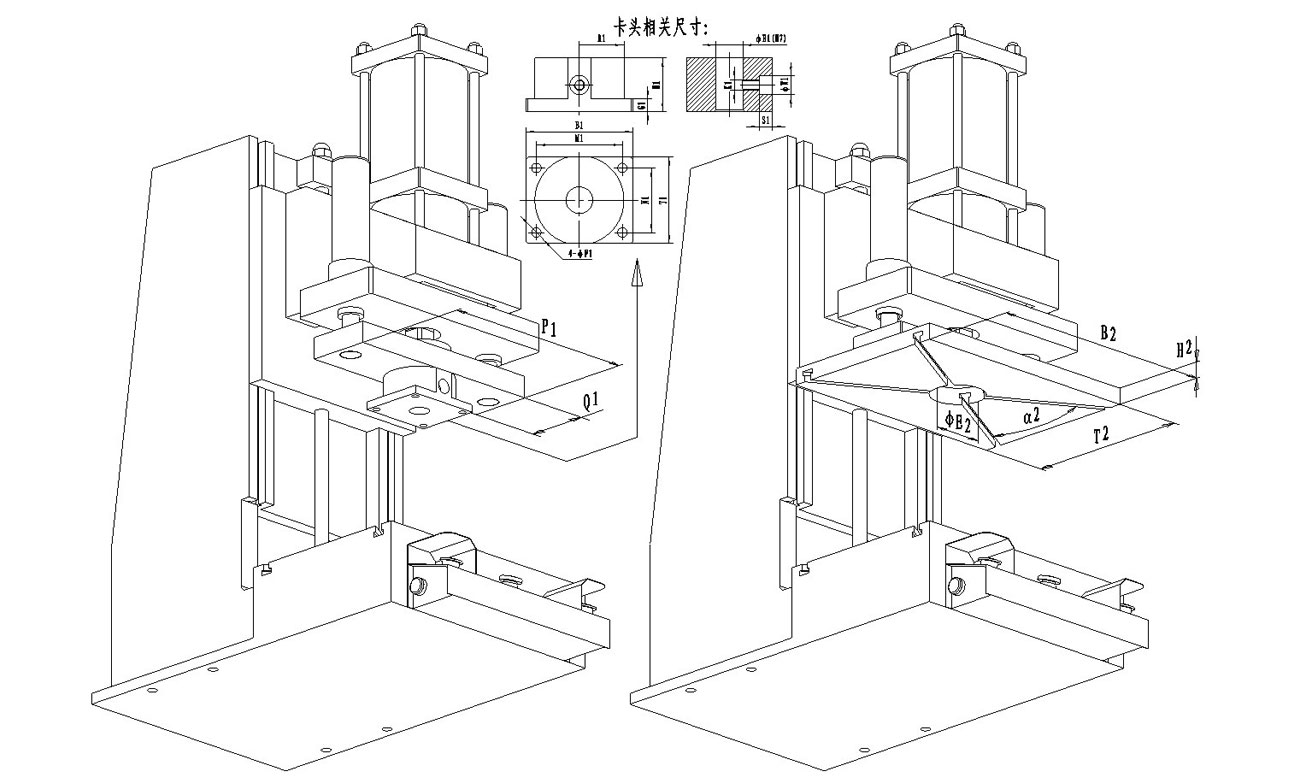

FME系列精密气液增力压力机-上模安装方式A型、B型及C型结构尺寸
P1 | Q1 | B1 | T1 | H1 | M1 | N1 | G1 | F1 | R1 | E1 | K1 | W1 | S1 | B2 | T2 | H2 | E2 | α2 | |
定货型号: | A型小平台螺钉孔安装方式 | A型模柄孔安装方式 | B型、C型上模板尺寸 | ||||||||||||||||
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [°] | |
FME-02-A-U-V-M/F | 300 | 100 | 100 | 80 | 50 | 80 | 60 | 12 | 9 | 41.5 | 25 | M10 | 18 | 12 | |||||
FME-02-B-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-02-C-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-03-A-U-V-M/F | 300 | 100 | 100 | 80 | 50 | 80 | 60 | 12 | 9 | 41.5 | 25 | M10 | 18 | 12 | |||||
FME-03-B-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-03-C-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-05-A-U-V-M/F | 300 | 100 | 100 | 80 | 50 | 80 | 60 | 12 | 9 | 41.5 | 25 | M10 | 18 | 12 | |||||
FME-05-B-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-05-C-U-V-M/F | 330 | 230 | 30 | 80 | 60 | ||||||||||||||
FME-08-A-U-V-M/F | 340 | 110 | 120 | 100 | 55 | 100 | 80 | 13 | 11 | 54 | 28 | M12 | 20 | 15 | |||||
FME-08-B-U-V-M/F | 390 | 270 | 30 | 90 | 60 | ||||||||||||||
FME-08-C-U-V-M/F | 390 | 270 | 30 | 90 | 60 | ||||||||||||||
FME-10-A-U-V-M/F | 400 | 120 | 140 | 120 | 60 | 116 | 96 | 14 | 13 | 63 | 32 | M16 | 26 | 20 | |||||
FME-10-B-U-V-M/F | 470 | 330 | 30 | 100 | 60 | ||||||||||||||
FME-10-C-U-V-M/F | 470 | 330 | 30 | 100 | 60 | ||||||||||||||
FME-16-A-U-V-M/F | 400 | 120 | 140 | 120 | 60 | 116 | 96 | 14 | 13 | 63 | 32 | M16 | 26 | 20 | |||||
FME-16-B-U-V-M/F | 470 | 330 | 30 | 100 | 60 | ||||||||||||||
FME-16-C-U-V-M/F | 470 | 330 | 30 | 100 | 60 | ||||||||||||||
FME-25-A-U-V-M/F | 460 | 130 | 164 | 128 | 70 | 134 | 98 | 15 | 17 | 68 | 40 | M20 | 32 | 22 | |||||
FME-25-B-U-V-M/F | 550 | 390 | 30 | 120 | 60 | ||||||||||||||
FME-25-C-U-V-M/F | 550 | 390 | 30 | 120 | 60 |
注释:T形槽其他尺寸按照GB/T158-1996。
