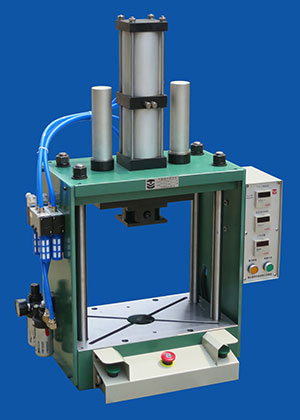

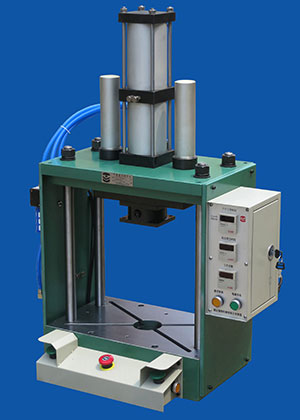

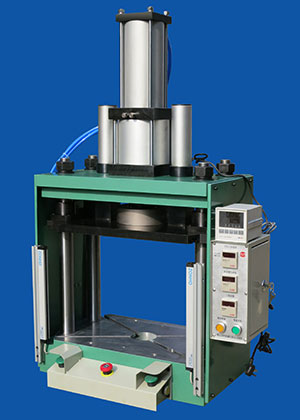

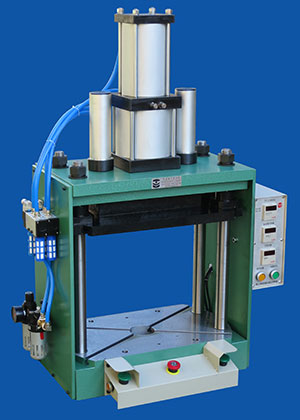

FCF系列四柱精密气液增力压力机

机械特性:

1、采用液压增力气缸驱动，在行程的任何位置都可以加压工作。
2、机体采用四柱龙门框架结构，用钢板焊接而成，刚性好、强度大。
3、焊接后的机体消除内应力后，在大型设备上一次性加工出基准面。
4、上模固定板采用双导柱结构，不但防转，而且具有极好的导向精度。
5、工作台和上模固定板采用双T形槽安装固定模具，方便稳妥和可靠。
6、工作过程无振动、无冲击、无噪音，极大提高工件加工质量及模具寿命。
7、输出压力与气源压力成正比，对输出压力及运行速度的调节方便快捷。
8、仅仅是普通机械压力机或液压机能耗的10%－20%，极大的节约成本。
9、电控系统可以设定工作周期和保压时间，设定并记录工作次数。

FCF系列精密气液增力压力机，机体采用四柱结构，为了工件上下方便，机体的四柱向中间靠拢。这样的结构，工作时机体受力均匀一致，既保证气缸中心线与工作台面的垂直，又便于操作者对工件的上下拾取。

产品用途： 适用于五金、电子、电器、汽车、机械、钟表、仪器等众多行业在装配、落料、切割、成型、翻边、压入、铆接、冲缝、校准和压印等工序使用。
是替代液压机、大缸径气动压力机和机械冲床的理想设备。

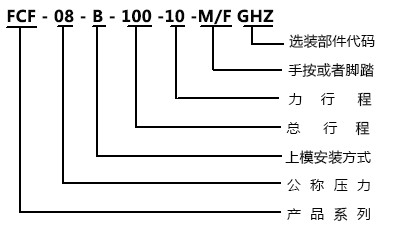

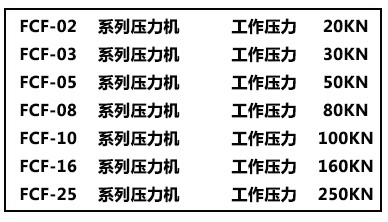

定货代码：

例如：定购四柱气液增力压力机，公称压力为80KN（0.7MPa），总行程100，力行程10，上模安装方式B型，采用双手按钮操作，带安全光幕防护的精密气液增力压力机。

定货代码为：FCF-08-B-100-10-MG

选装部件：


缸内磁环定货代码-S	带测压接口定货代码-J	力行程可调定货代码-A	感应开关（行程开关）定货代码-K

上模安装方式A型定货代码-A	上模安装方式B型定货代码-B	有机玻璃护罩定货代码-H	耐震压力表定货代码-m

压力变送器定货代码-P	安全光幕定货代码-G	操作方式（手按/脚踏）定货代码-M/F	峰值仪定货代码-V

机器工作台（桌子）定货代码-Z	位移传感器定货代码-W	波形比较监控系统定货代码-X	载荷传感器定货代码-Y

性能参数：

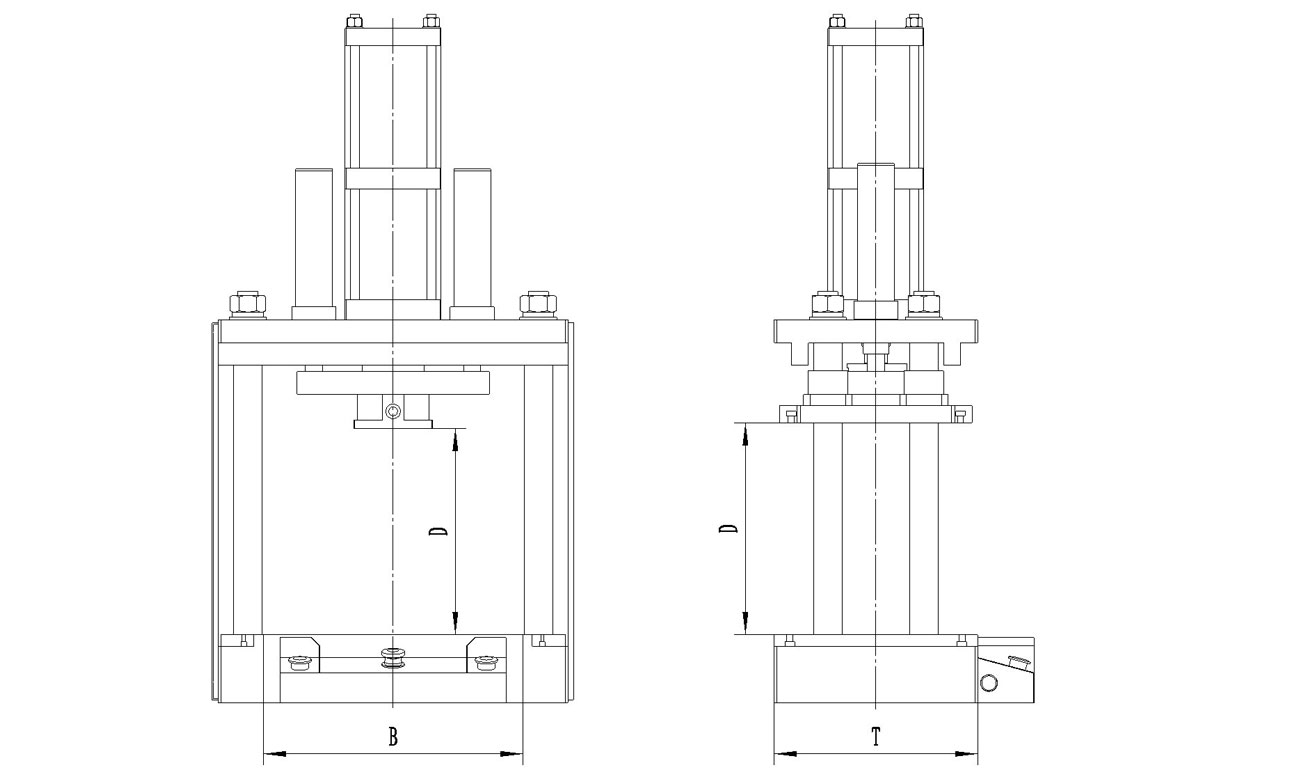

FCF系列精密气液增力压力机输出力、行程及主要参数

输出力/0.7MPa

B*T

主要性能参数

定货型号：

工作力

快进力

返回力

总行程

力行程

台面尺寸

闭合高度

工作周期

下行速度

保压时间

操作方式

电源电压

耗气量

外形尺寸

净重

[KN]

[mm]

[S]

[CM/S]

[S]

[M/F]

[V]

[L/次]

[CM]

[KG]

FCF-02-A-U-V-M/F

1.6

1.1

50~200

5~45

310*240

250

1.0

10~60

任意设定

双手/脚踏

AC220

1.0

69*34*95

100

FCF-02-B-U-V-M/F

270

110

FCF-03-A-U-V-M/F

1.6

1.1

50~200

5~45

350*270

280

1.0

10~60

任意设定

双手/脚踏

AC220

1.4

73*37*97

123

FCF-03-B-U-V-M/F

300

135

FCF-05-A-U-V-M/F

1.6

1.1

50~200

5~45

390*300

310

1.1

10~60

任意设定

双手/脚踏

AC220

2.0

77*40*100

152

FCF-05-B-U-V-M/F

330

170

FCF-08-A-U-V-M/F

3.5

2.3

75~200

5~40

420*320

325

1.4

8~48

任意设定

双手/脚踏

AC220

3.6

82*42*110

200

FCF-08-B-U-V-M/F

350

220

FCF-10-A-U-V-M/F

100

5.4

4.0

75~200

5~30

440*340

340

1.7

5~38

任意设定

双手/脚踏

AC220

4.8

85*44*120

225

FCF-10-B-U-V-M/F

370

250

FCF-16-A-U-V-M/F

160

5.4

4.0

75~200

5~30

460*360

360

2.4

5~38

任意设定

双手/脚踏

AC220

7.1

90*46*130

260

FCF-16-B-U-V-M/F

370

290

FCF-25-A-U-V-M/F

250

8.5

6.6

75~200

5~35

480*380

370

3.2

3~30

任意设定

双手/脚踏

AC220

11.0

93*48*140

325

FCF-25-B-U-V-M/F

380

360

注释：A、B为上模安装方式，U为总行程（可选50-75-100-150-200），V为力行程（可选5-10-15-20-25-30）。

结构尺寸：

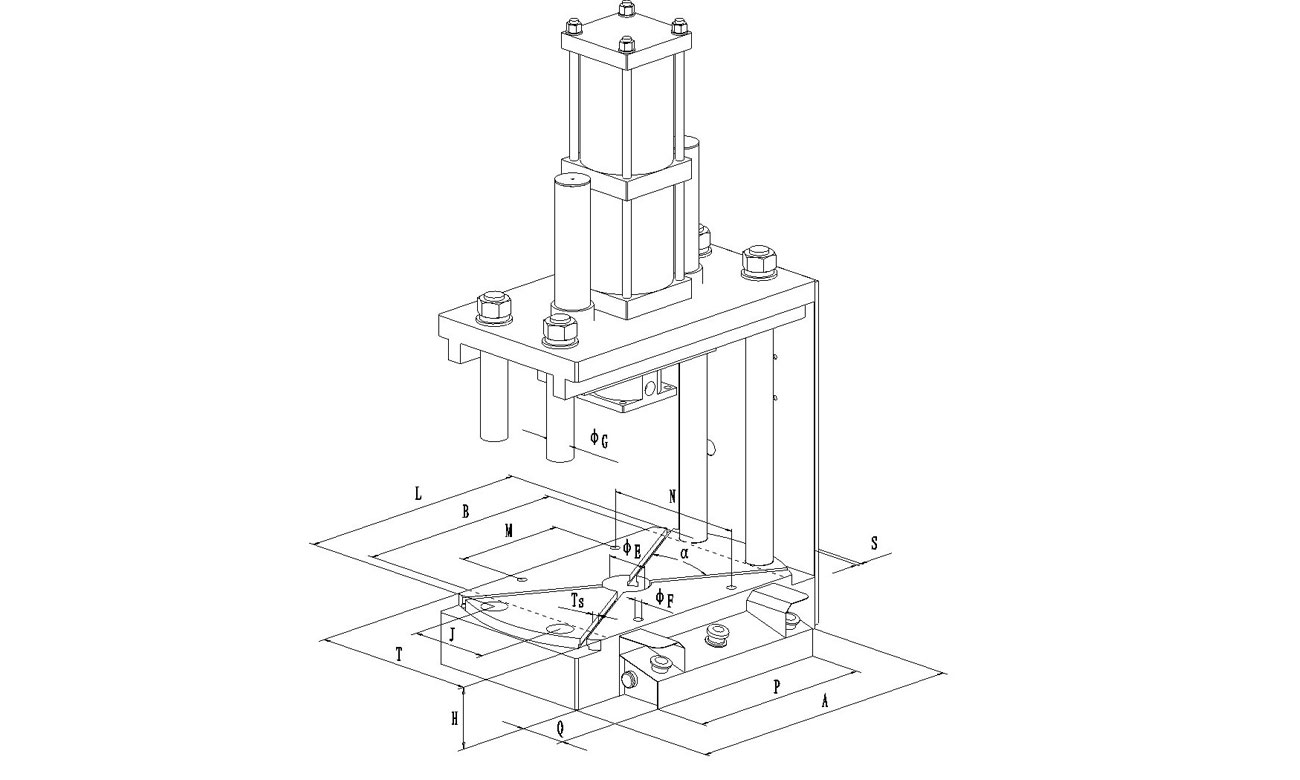

FCF系列精密气液增力压力机工作台面及底座结构尺寸

	B	T	H	E	α	Ts	A	S	M	N	F	G	J	L	P	Q
定货型号：	工作台面相关尺寸						底座结构相关尺寸
	[mm]	[mm]	[mm]	[mm]	[°]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
FCF-02-A-U-V-M/F	310	240	120	60	60	12	420	10	200	200	12	30	110	344	300	100
FCF-02-B-U-V-M/F
FCF-03-A-U-V-M/F	350	270	120	70	60	12	460	10	200	230	12	30	130	384	400	100
FCF-03-B-U-V-M/F
FCF-05-A-U-V-M/F	390	300	120	80	60	12	500	10	200	260	12	30	150	424	400	100
FCF-05-B-U-V-M/F
FCF-08-A-U-V-M/F	420	320	120	80	60	12	560	10	200	280	12	40	158	464	400	100
FCF-08-B-U-V-M/F
FCF-10-A-U-V-M/F	440	340	120	80	60	12	580	10	240	280	12	40	160	484	400	100
FCF-10-B-U-V-M/F
FCF-16-A-U-V-M/F	460	360	120	90	60	12	620	10	240	300	12	50	170	514	400	100
FCF-16-B-U-V-M/F
FCF-25-A-U-V-M/F	480	380	120	100	60	12	660	10	240	320	12	60	180	544	400	100
FCF-25-B-U-V-M/F

注释：T形槽其他尺寸按照GB/T158-1996

A型

B型

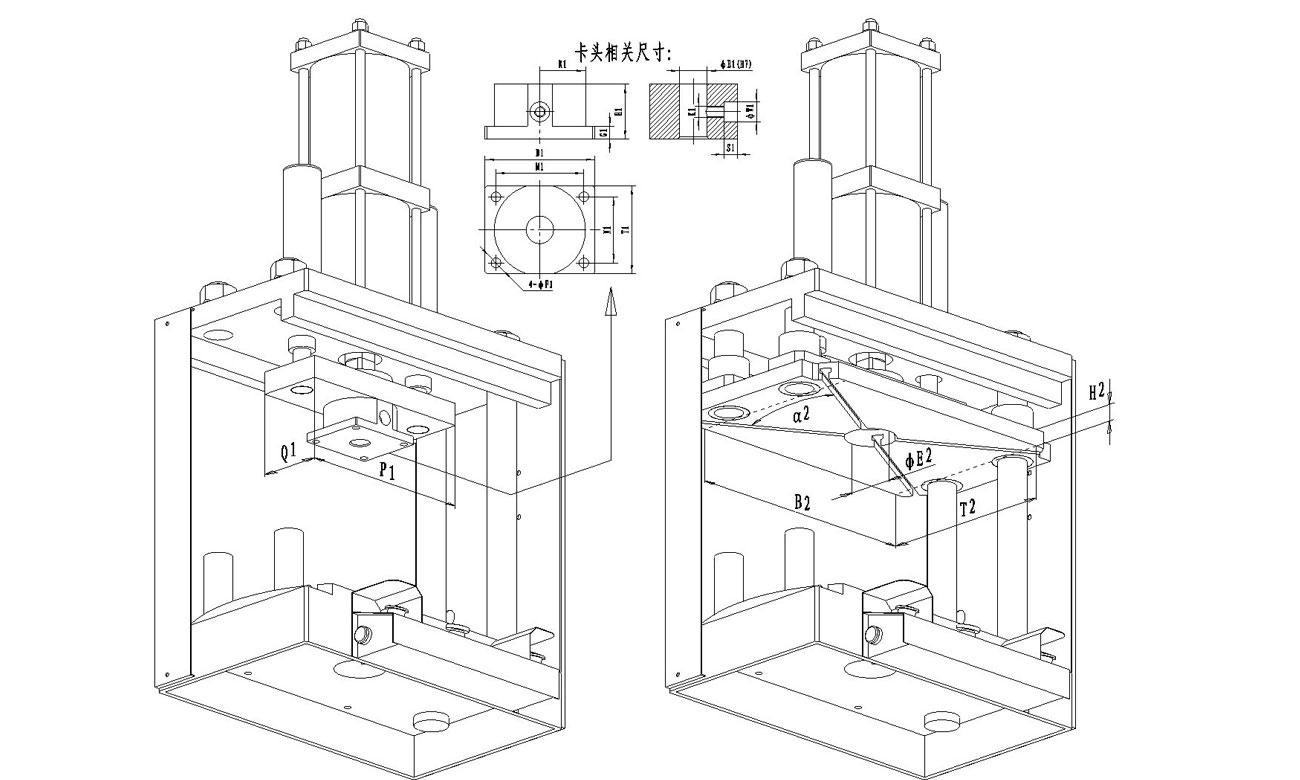

FCF系列精密气液增力压力机-上模安装方式A型、B型结构尺寸

	P1	Q1	B1	T1	H1	M1	N1	G1	F1	R1	E1	K1	W1	S1	B2	T2	H2	E2	α2
定货型号：	A型小平台螺钉孔安装方式										A型模柄孔安装方式				B型上模板尺寸
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[°]
FCF-02-A-U-V-M/F	260	100	100	80	50	80	60	12	9	41.5	25	M10	18	12
FCF-02-B-U-V-M/F															310	220	30	60	60
FCF-03-A-U-V-M/F	260	100	100	80	50	80	60	12	9	41.5	25	M10	18	12
FCF-03-B-U-V-M/F															350	250	30	70	60
FCF-05-A-U-V-M/F	260	100	100	80	50	80	60	12	9	41.5	25	M10	18	12
FCF-05-B-U-V-M/F															390	280	30	80	60
FCF-08-A-U-V-M/F	300	110	120	100	55	100	80	13	11	54	28	M12	20	15
FCF-08-B-U-V-M/F															420	300	30	80	60
FCF-10-A-U-V-M/F	340	120	140	120	60	116	96	14	13	63	32	M16	26	20
FCF-10-B-U-V-M/F															440	320	30	80	60
FCF-16-A-U-V-M/F	340	120	140	120	60	116	96	14	13	63	32	M16	26	20
FCF-16-B-U-V-M/F															460	340	30	90	60
FCF-25-A-U-V-M/F	380	130	164	128	70	134	98	15	17	68	40	M20	32	22
FCF-25-B-U-V-M/F															480	360	30	100	60

注释：T形槽其他尺寸按照GB/T158-1996
