您的位置：主页 > 产品展示 > 气液增力压力机 > BLE系列 >

产品图片：

机械特性：
１、机体开式结构，采用矩形导轨和丝缸调节升降，刚性好、强度大。２、铸件消除内应力后，在大型设备上一次性加工出基准面及T形槽。
３、工作台和上模固定板采用双Ｔ形槽安装固定模具，方便稳妥和可靠。４、上模板导柱结构，具有导向、防转、行程调节和弹簧复位四项功能。
５、采用液压增力气缸驱动，在总行程的任何位置都可以加压工作。６、气缸的行程自适应、输出压力及运行速度可以调节，方便快捷。
７、电控系统可以设定工作周期和保压时间，设定并记录工作次数。 8、BLE系列是在FLE系列台式气液增力压力机基础上，增加底座形成。

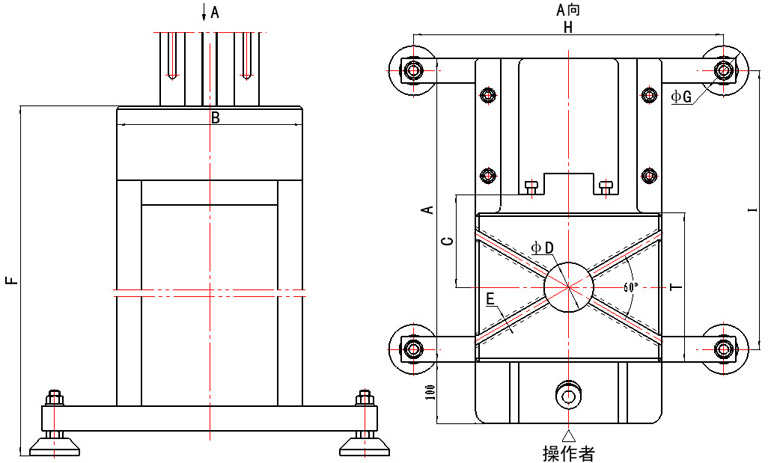

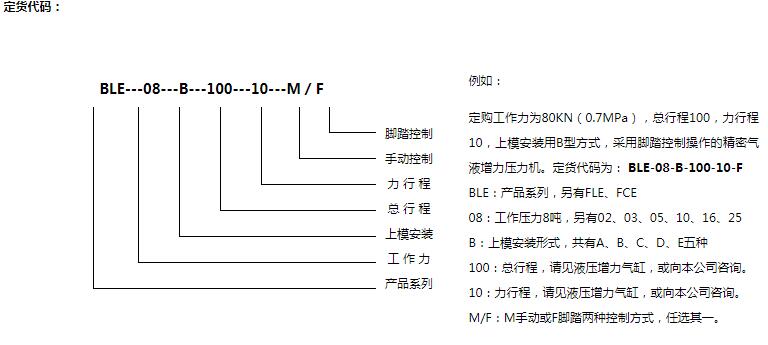

结构尺寸：

BLE系列精密气液增力压力机输出力及台面尺寸

定货型号	气源压力0.7MPa			A	BXT	C	D	E	F	G	H	I
	工作力	快进力	返回力	前后尺寸	台面尺寸	主轴跨度	台面孔径	T形槽宽	台面高度	地脚	间距	间距	整机重量
	[KN]	[KN]	[KN]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	KG
BLE-02---*-M/F	20	1.6	1.1	490	300X240	150	Φ80	12	800	Φ80	500	450	250
BLE-03---*-M/F	30	1.6	1.1	490	300X240	150	Φ80	12	800	Φ80	500	450	260
BLE-05---*-M/F	50	1.6	1.1	490	300X240	150	Φ80	12	800	Φ80	500	450	270
BLE-08---*-M/F	80	3.5	2.3	530	340X260	160	Φ90	12	800	Φ80	540	490	330
BLE-10---*-M/F	100	5.4	4	600	400X300	180	Φ90	12	800	Φ80	600	560	400
BLE-16---*-M/F	160	5.4	4	600	400X300	180	Φ90	12	800	Φ80	600	560	420
BLE-25---*-M/F	250	8.5	6.6	680	440X340	200	Φ100	12	800	Φ80	640	640	480
压力机行程的更多选择，请参照相应系列的液压增力气缸

BLE系列精密气液增力压力机结构尺寸

			BLE-02	BLE-03	BLE-05	BLE-08	BLE-10	BLE-16	BLE-25
A型	安装孔径	[mm]	φ16X30	φ16X30	φ16X30	φ20X40	φ30X50	φ30X50	φ40X60
A型	闭合高度	[mm]	0-310	0-310	0-310	0-385	0-420	0-420	0-485
B型	安装孔径	[mm]	φ16X30	φ16X30	φ16X30	φ20X40	φ30X50	φ30X50	φ40X60
B型	闭合高度	[mm]	0-290	0-290	0-290	0-365	0-390	0-390	0-470
C型	安装孔径	[mm]	φ16X30	φ16X30	φ16X30	φ20X40	φ30X50	φ30X50	φ40X60
C型	闭合高度	[mm]	0-260	0-260	0-260	0-320	0-340	0-340	0-400
D型	上模板尺寸	[mm]	260X200	260X200	260X200	300X220	340X240	340X240	380X280
	T型槽夹角		60°	60°	60°	60°	60°	60°	60°
	T型槽宽度	[mm]	12	12	12	12	12	12	12
	闭合高度	[mm]	0-300	0-300	0-300	0-370	0-400	0-400	0-470
E型	上模板尺寸	[mm]	260X200	260X200	260X200	300X220	340X240	340X240	380X280
	T型槽夹角		90°	90°	90°	90°	90°	90°	90°
	T型槽宽度	[mm]	12	12	12	12	12	12	12
	闭合高度	[mm]	0-300	0-300	0-300	0-370	0-400	0-400	0-470
闭合高度可以按照用户特殊要求加大

BLE系列精密气液增力压力机的工作频率和耗气量，与FCE系列同规格相同。

可选附件：

１、压力传感器及显示系统。

2、光幕安全防护系统。

模具安装：上模固定板的双Ｔ形槽成60°，用压板或螺栓固定上模，或采用模柄插入卡头安装。具体分为A、B、C、D、E五种类型，请见下图。

A型－主轴带卡头安装，不防转，无总行程调节机构。适用于压头重量较轻（3KG以下）不需要防转，不需要总行程调节的情况。
B型－主轴带卡头和双导柱防转机构，无总行程调节机构。适用于压头重量较轻（3KG以下）并且需要防转，但不需要总行程调节的情况。
C型－主轴带卡头、双导柱防转机构及总行程调节机构。适用于压头重量较重（3KG以上），采用卡头和模柄安装的情况。
D型－无卡头带上模板、双导柱防转机构及总行程调节机构。适用于上模板安装，对导向精度和刚性的要求相对较低的情况。
E型－无卡头带上模板、四导柱防转机构及总行程调节机构。适用于上模板安装，对导向精度和刚性的要求相对较高的情况。

下模安装：工作台面的双Ｔ形槽成60°角度，下模采用压板或螺栓固定在台面上。

产品用途：适合于五金、电子、电器、汽车、机械、钟表、仪器等众多行业使用。
