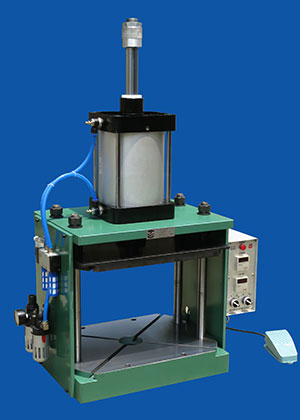

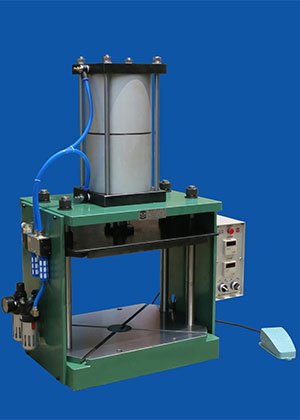

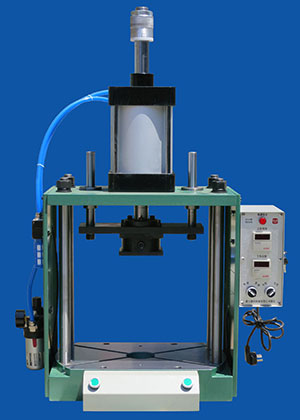

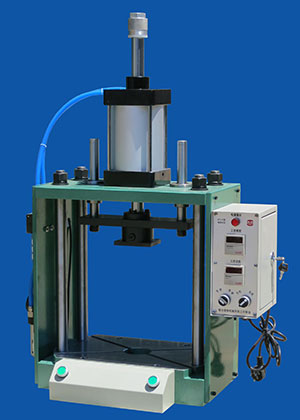

EFC系列四柱精密气动压力机

机械特性:

1、调整调压阀的气源输出压力，气缸下压力随着气源压力成比例改变。
2、机体采用四柱龙门框架结构，机座用钢板焊接而成，刚性好、强度大。
3、符合人体工程学设计，合理布置四柱位置，方便操作者对工件的取放。
4、卡头上的防转板采用双导柱结构，不但防转，而且具有极好的导向精度。
5、上模固定有安装卡头和上模固定板两种方式可供选择，适合各种需要。
6、工作过程无振动、无冲击、无噪音，极大提高工件加工质量及模具寿命。
7、气缸行程、运行速度都可以在气缸上直接调节，操作简单，方便快捷。
8、仅仅是普通机械压力机或液压机能耗的10%~20%，极大的节约成本。
9、电控系统可以设定工作周期和保压时间，设定并记录工作次数。

EFC系列精密气动压力机，机体采用四柱结构，为了工件上下方便，机体的四柱向中间靠拢。这样的结构，工作时机体受力均匀一致，既保证气缸中心线与工作台面的垂直，又便于操作者对工件的上下拾取。

产品用途： 适用于五金、电子、电器、汽车、机械、钟表、仪器等众多行业在装配、落料、切割、成型、翻边、压入、铆接、冲缝、校准和压印等工序使用。

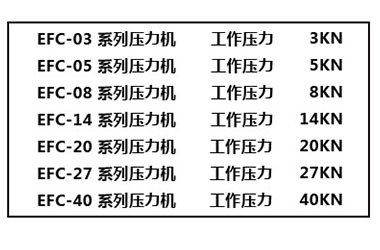

定货代码：

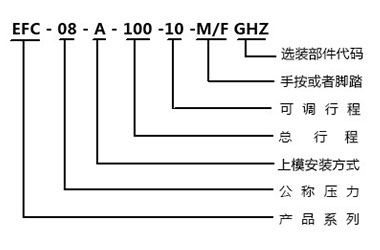

例如：定购四柱结构气动压力机，工作压力为14KN（0.7MPa），总行程100，可调行程10，上模安装方式A型，采用双手按钮操作，带安全光幕防护的气动压力机。

定货代码为：EFC-14-A-100-10-MG

选装部件：


缸内磁环定货代码-S	安全光幕定货代码-G	气缸可调行程定货代码-N/整数	感应开关（行程开关）定货代码-K

上模安装方式A型定货代码-A	上模安装方式B型定货代码-B	有机玻璃护罩定货代码-H	压力变送器定货代码-P

载荷传感器定货代码-Y	操作方式手按定货代码-M	操作方式脚踏定货代码-F	峰值仪定货代码-V

机器工作台（桌子）定货代码-Z	位移传感器定货代码-W	波形比较监控系统定货代码-X	特殊定制定货代码-T

性能参数：

EFC系列精密气动压力机输出力、行程及主要参数

	输出力/0.7MPa		U	V	B*T	D	主要性能参数
定货型号：	下压力	返回力	总行程	可调行程	台面尺寸	闭合高度	工作周期	下行速度	保压时间	操作方式	电源电压	耗气量	外形尺寸	机器重量
	[KN]	[KN]	[mm]	[mm]	[mm]	[mm]	[S]	[CM/S]	[S]	[M/F]	[V]	[L/次]	[CM]	[KG]
EFC-03-A-U-V-M/F	3	3	100	10	310*240	280	0.6	10~80	任意设定	双手/脚踏	AC220	1.0	674188	70
EFC-03-B-U-V-M/F						300								75
EFC-05-A-U-V-M/F	5	5	100	10	310*240	280	0.8	10~60	任意设定	双手/脚踏	AC220	1.6	674190	75
EFC-05-B-U-V-M/F						300								80
EFC-08-A-U-V-M/F	8	8	100	10	350*270	300	1.0	8~48	任意设定	双手/脚踏	AC220	2.5	734697	88
EFC-08-B-U-V-M/F						320								95
EFC-14-A-U-V-M/F	14	14	100	10	390*300	325	1.4	5~38	任意设定	双手/脚踏	AC220	4.0	7749105	110
EFC-14-B-U-V-M/F						350								125
EFC-20-A-U-V-M/F	20	20	100	10	430*320	350	2.2	3~30	任意设定	双手/脚踏	AC220	6.3	8151110	130
EFC-20-B-U-V-M/F						375								150
EFC-27-A-U-V-M/F	27	13	100	0	390*300	325	2.0	3~30	任意设定	双手/脚踏	AC220	6.0	7749100	115
EFC-27-B-U-V-M/F						250								130
EFC-40-A-U-V-M/F	40	20	100	0	430*320	350	3.3	2~20	任意设定	双手/脚踏	AC220	9.4	815198	148
EFC-40-B-U-V-M/F						375								168
EFC-60-A-U-V-M/F	60	20	100	0	430*320	350	4.0	2~15	任意设定	双手/脚踏	AC220	12.5	8151115	160
EFC-60-B-U-V-M/F						375								180

注：任何参数，均可按照用户需要，定制生产。

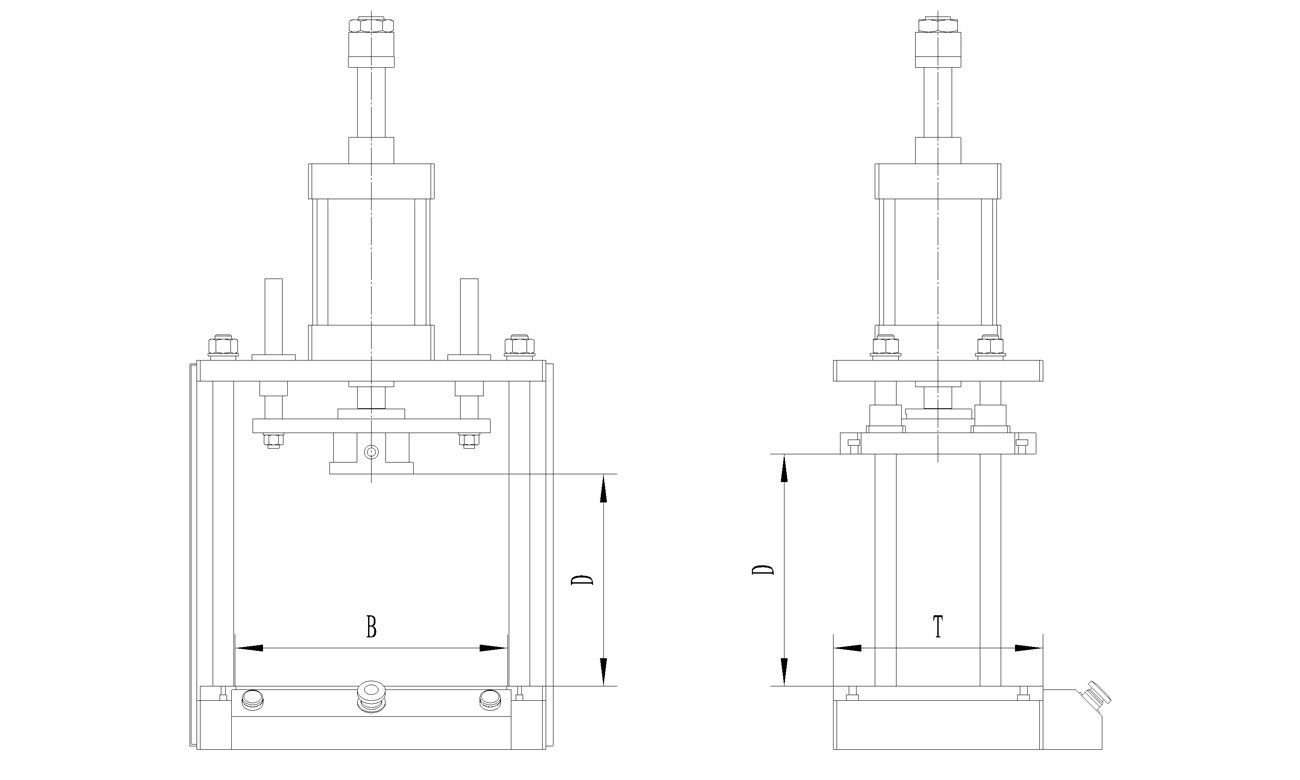

结构尺寸：

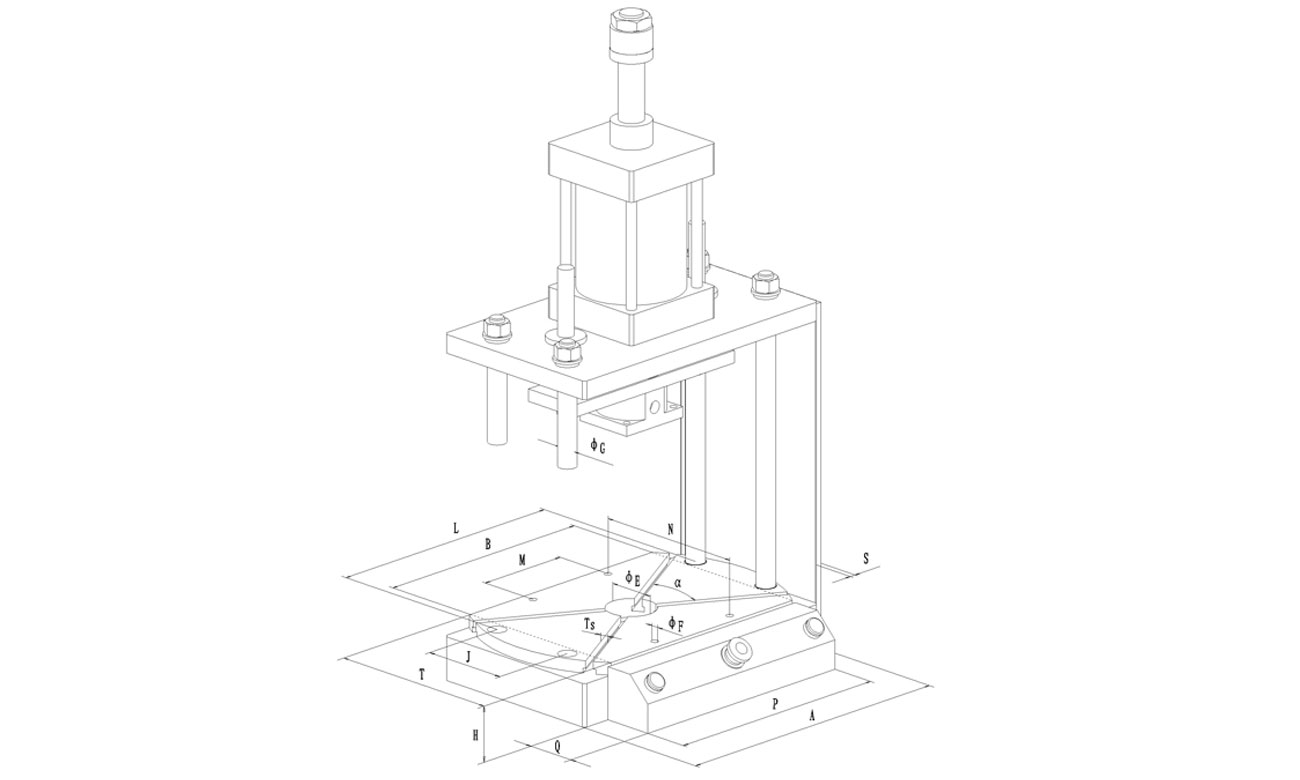

EFC系列精密气动压力机工作台面及底座结构尺寸

	B	T	H	E	α	Ts	A	S	M	N	F	G	J	L	P	Q
定货型号：	工作台面相关尺寸						底座结构相关尺寸
	[mm]	[mm]	[mm]	[mm]	[°]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
EFC-03-A-U-V-M/F	310	240	90	60	60	12	420	10	200	200	12	30	110	344	300	85
EFC-03-B-U-V-M/F
EFC-05-A-U-V-M/F	310	240	90	60	60	12	420	10	200	200	12	30	110	344	300	85
EFC-05-B-U-V-M/F
EFC-08-A-U-V-M/F	350	270	90	70	60	12	460	10	200	230	12	30	130	384	300	85
EFC-08-B-U-V-M/F
EFC-14-A-U-V-M/F	390	300	90	80	60	12	500	10	200	260	12	30	150	424	400	85
EFC-14-B-U-V-M/F
EFC-20-A-U-V-M/F	430	320	90	80	60	12	540	10	200	280	12	30	160	464	400	85
EFC-20-B-U-V-M/F
EFC-27-A-U-V-M/F	390	300	90	80	60	12	500	10	200	260	12	30	150	424	400	85
EFC-27-B-U-V-M/F
EFC-40-A-U-V-M/F	430	320	90	80	60	12	540	10	200	280	12	30	160	464	400	85
EFC-40-B-U-V-M/F
EFC-60-A-U-V-M/F	430	320	90	80	60	12	540	10	200	280	12	30	160	464	400	85
EFC-60-B-U-V-M/F

注释：T形槽其他尺寸按照GB/T158-1996。

A型

B型

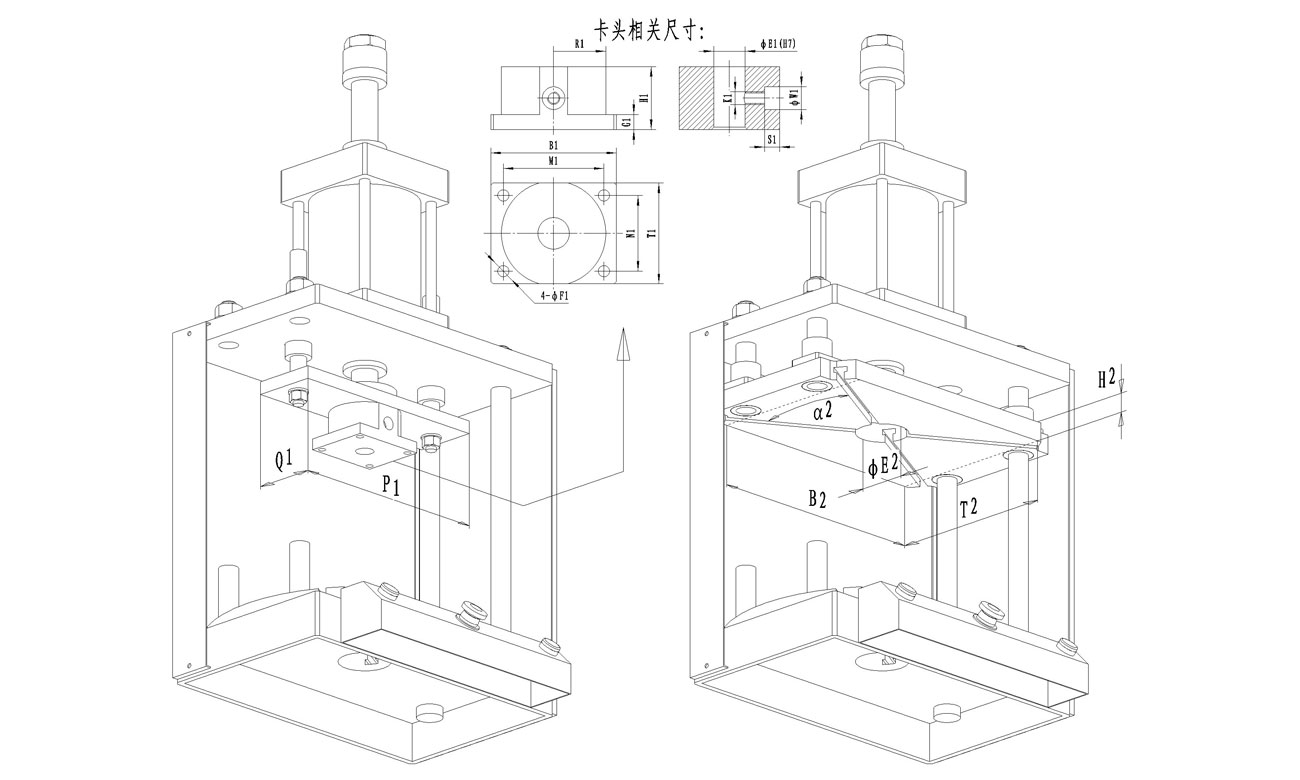

EFC系列精密气动压力机-上模安装方式A型、B型结构尺寸

	P1	Q1	B1	T1	H1	M1	N1	G1	F1	R1	E1	K1	W1	S1	B2	T2	H2	E2	α2
定货型号：	A型小平台螺钉孔安装方式										A型模柄孔安装方式				B型上模板尺寸
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[°]
EFC-03-A-U-V-M/F	260	80	100	80	50	80	60	12	9	41.5	25	M10	18	12
EFC-03-B-U-V-M/F															310	220	30	60	60
EFC-05-A-U-V-M/F	260	80	100	80	50	80	60	12	9	41.5	25	M10	18	12
EFC-05-B-U-V-M/F															310	220	30	60	60
EFC-08-A-U-V-M/F	300	80	100	80	50	80	60	12	9	41.5	25	M10	18	12
EFC-08-B-U-V-M/F															350	250	30	70	60
EFC-14-A-U-V-M/F	340	100	120	100	55	100	80	13	11	54	28	M12	20	15
EFC-14-B-U-V-M/F															390	280	30	80	60
EFC-20-A-U-V-M/F	380	100	120	100	55	100	80	13	11	54	28	M12	20	15
EFC-20-B-U-V-M/F															430	300	30	80	60
EFC-27-A-U-V-M/F	340	100	120	100	55	100	80	13	11	54	28	M12	20	15
EFC-27-B-U-V-M/F															390	280	30	80	60
EFC-40-A-U-V-M/F	380	100	120	100	55	100	80	13	11	54	28	M12	20	15
EFC-40-B-U-V-M/F															430	300	30	80	60
EFC-60-A-U-V-M/F	380	100	120	100	55	100	80	13	11	54	28	M12	20	15
EFC-60-B-U-V-M/F															430	300	30	80	60

注释：上模板T形槽与工作台面相同。
