PPT系列 气控

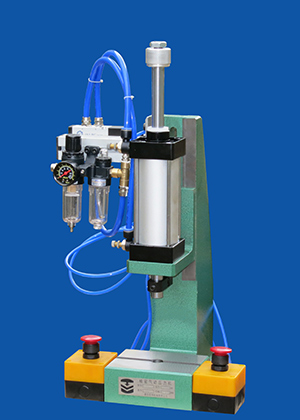

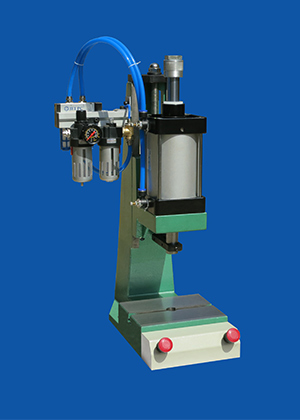

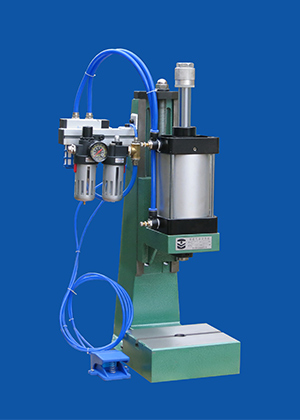

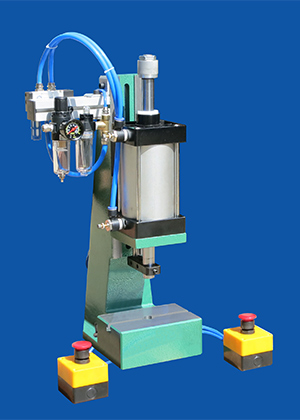

PPT系列 气控 精密气动压力机

机械特性:

1、机座采用高质量铸铁整体铸造加工成型,刚性好、强度大。
2、机头与机座采用高刚性矩型导轨连接,承载能力大,导向精度好。
3、丝杠与推力轴承配合使用,确保机头升降自如,调节方便。
4、气缸的行程、输出压力及运行速度都可以调节,方便快捷。
5、由导向杆和防转板构成防转机构,避免压头转动,确保定位准确。
6、采用双按钮或脚踏控制,无需电控系统,操作安全可靠。

产品用途: 适用于五金、电子、电器、汽车、机械、钟表、仪器等众多行业在装配、落料、切割、成型、翻边、压入、铆接、冲缝、校准和压印等工序使用。

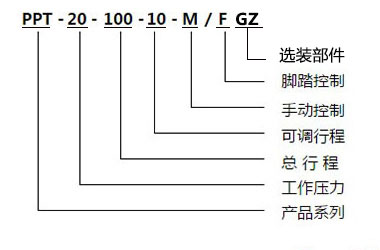

定货代码:

例如:定购工作压力为14KN(0.7MPa),总行程100,可调行程10,采用手动控制方式,选装压力峰值仪和载荷传感器的精密气动压力机。
定货代码为:PPT-14-100-10-MVY

选装部件:

气液增力压力机 气液增力压力机 气液增力压力机 气液增力压力机
缸内磁环 定货代码-S 安全光幕 定货代码-G 气缸可调行程 定货代码-N/整数 感应开关(行程开关) 定货代码-K
气液增力压力机 气液增力压力机 气液增力压力机 气液增力压力机
载荷传感器 定货代码-Y 压力变送器 定货代码-P 操作方式(手按/脚踏) 定货代码-M/F 峰值仪 定货代码-V
气液增力压力机 气液增力压力机 气液增力压力机 气液增力压力机
机器工作台(桌子) 定货代码-Z 位移传感器 定货代码-W 波形比较监控系统 定货代码-X 特殊定制 定货代码-T

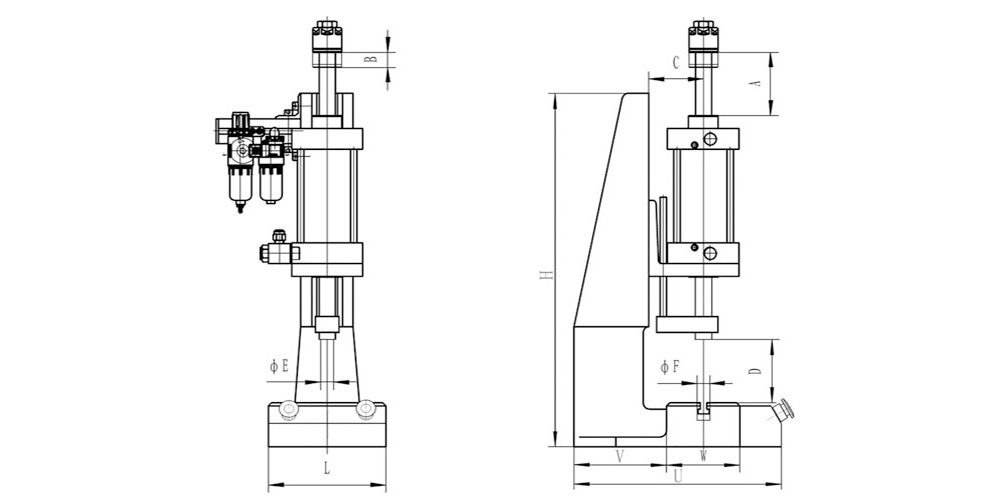

结构尺寸:

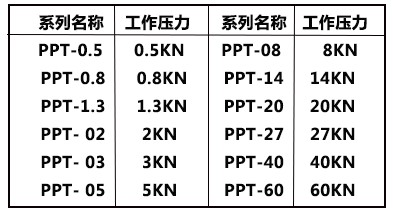

PPT系列气动压力机规格型号及结构尺寸

定货型号中后缀N的产品,没有行程调节机构;5KN及以下机型无丝杠调节机构。
定货型号
气源压力0.7MPa
A
B
L*W
C
D
E
F
U*V*H


工作压力
总行程
可调行程
台面尺寸
主轴跨度
调节高度
安装孔径
台面孔径
外形尺寸
T槽口宽
工作频率
运行速度
重量
图片浏览

[KN]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[Hz]
[M/S]
[Kg]

PPT-0.5-75-10-M/F
0.5
75
10
110X80
65
0-145
12H7*30
20
260*110*350
8
1
1
15
点击查看
PPT-0.8-75-10-M/F
0.8
75
10
110X80
65
0-145
12H7*30
20
260*110*350
8
1
1
15
点击查看
PPT-1.3-75-10-M/F
1.3
75
10
110X80
65
20-170
12H7*40
20
260*110*350
8
0.8
1
16
点击查看
PPT-02-100-10-M/F
2
100
10
150X110
86
80-230
12H7*40
20
330*150*450
10
0.7
0.8
25
点击查看
PPT-03-100-10-M/F
3
100
10
185X115
86
80-330
16H7*40
20
330*150*560
10
0.6
0.7
33
点击查看
PPT-05-100-10-M/F
5
100
10
185X115
86
80-330
16H7*40
20
330*150*560
10
0.5
0.6
35
点击查看
PPT-08-100-10-M/F
8
100
10
240X200
160
145-385
20H7*40
30
480*200*680
14
0.4
0.5
75
点击查看
PPT-14-100-10-M/F
14
100
10
240X200
160
125-360
25H7*40
30
480*200*680
14
0.3
0.3
85
点击查看
PPT-20-100-10-M/F
20
100
10
300X250
200
160-400
25H7*40
40
570*240*740
14
0.2
0.2
120
点击查看
PPT-27-100- N-M/F
27
100
0
240X200
160
125-360
25H7*40
30
480*200*680
14
0.3
0.3
120
点击查看
PPT-40-100- N-M/F
40
100
0
300X250
200
160-400
25H7*40
40
570*240*740
14
0.2
0.2
140
点击查看
PPT-60-100- N-M/F
60
100
0
300X250
200
140-370
25H7*40
40
590*260*740
14
0.2
0.2
150
点击查看
M/F:手动或脚踏控制方式,任选其一
特殊行程、跨度及调节高度,可按用户要求定做
