压力-位移检测系统

压力—位移检测系统

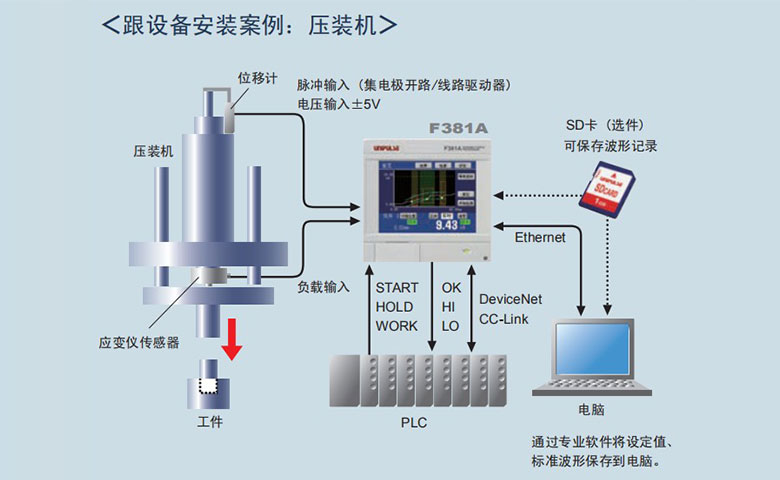

由传感器及波形比较测力仪表F381A构成的检测系统

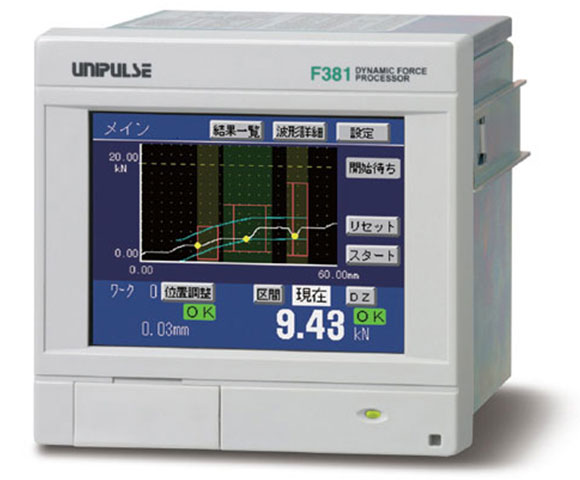

UnipuLse公司F381A是一种匹配组合应变仪式传感器,可以对负载、压强、扭矩等物理量进行波形显示的动态测力仪表。对于仅凭数值难以捕捉的物理量变化,通过波形显示可以在视觉上得到明确的判断。

F381A采用彩色液晶触摸显示屏,操作简单易行,即使没有使用经验,也能快速上手,实现全部操作。每秒4000次的高速处理能力使微小的数值变化都能在曲线上得到及时反映。除了具有波形显示功能及上下限比较功能以外,还具有各种保持功能和判断功能,这些功能使其能在生产管理控制系统、自动设备、试验机和各种专用设备及检测设备上,得到极为广泛的应用。

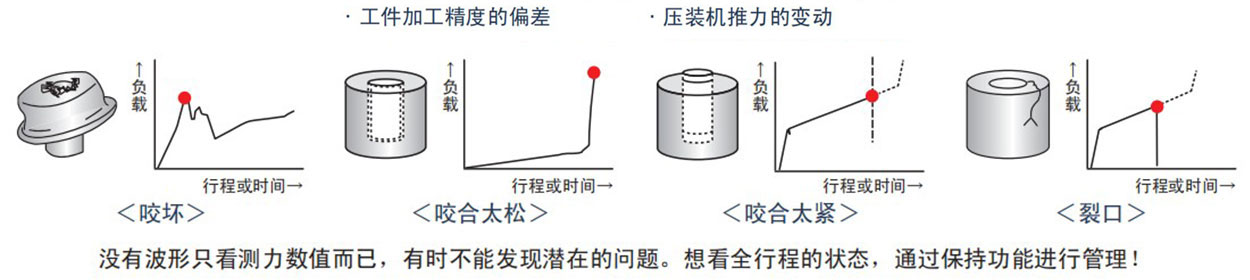

压装当中往往发生的问题

用波形进行负载管理,就能解决问题!

具体应用案例

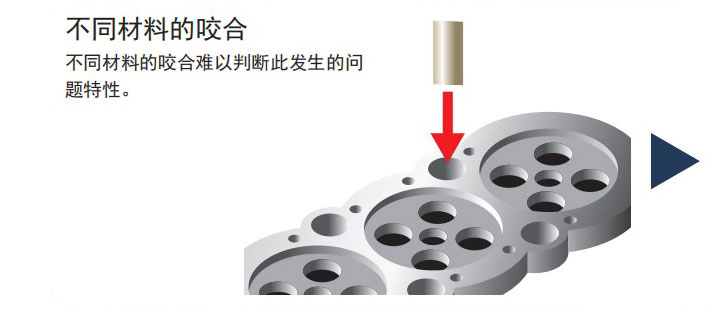

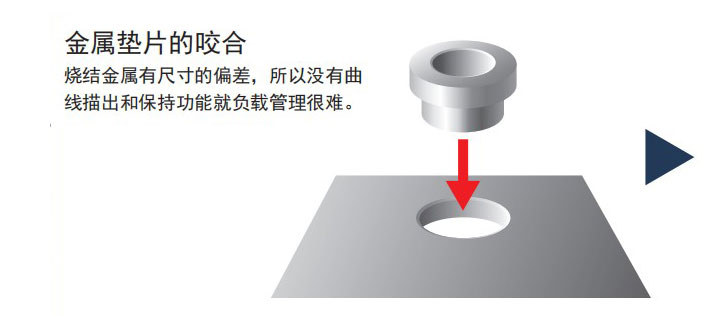

问题分类及技术难点
解决方案和波形案例
解决问题的要点

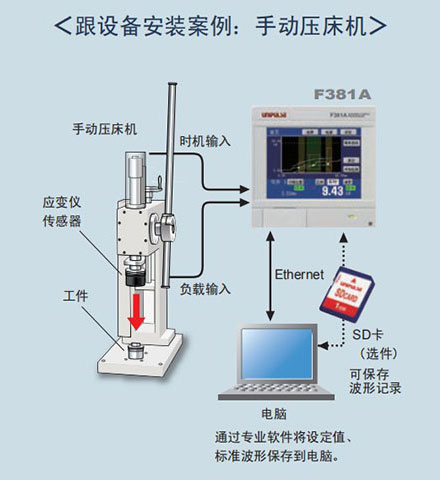

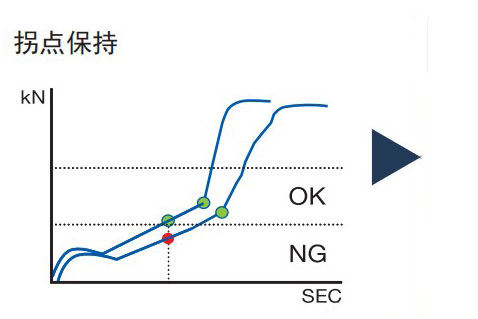

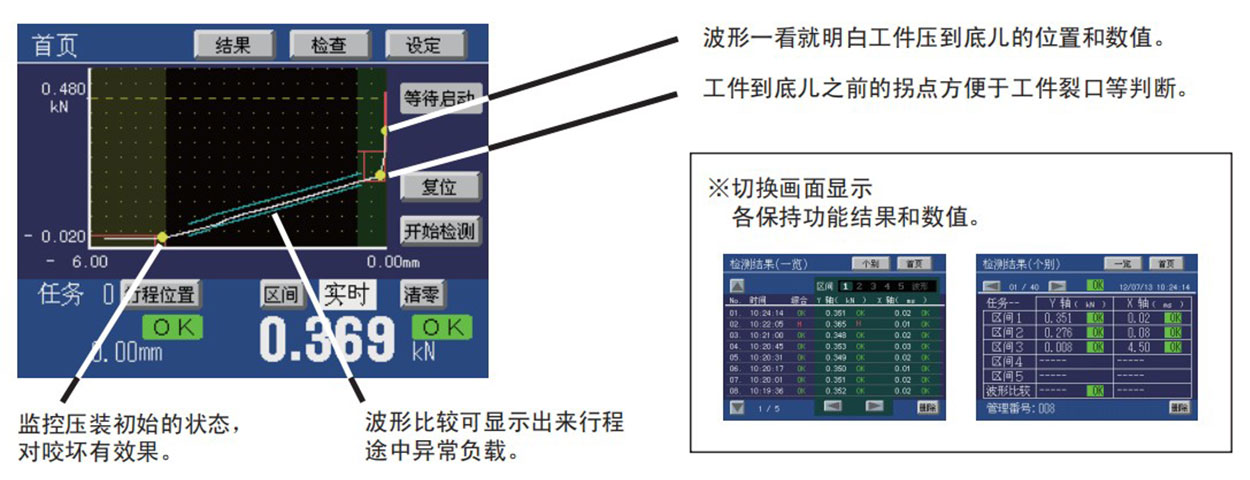

F381A可演算曲线的拐点,管理咬合当中很重要负载的范围。

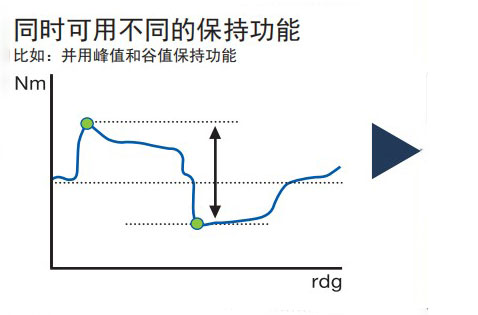

行程当中可设定的保持功能多至5个。此外峰值和谷值的差分也能演算出来。可利用OK/NG判定分析。

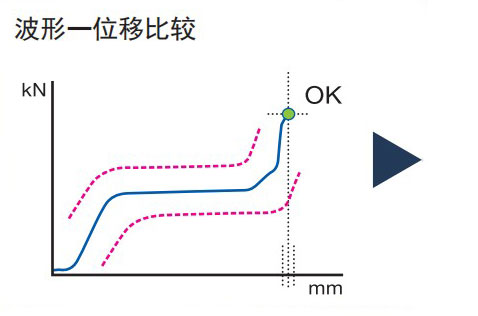

波形比较功能可以设定全曲线的OK/NG范围。对难以指定失败原因的工件很有效。位移传感器解决每一个工程的时间偏差。

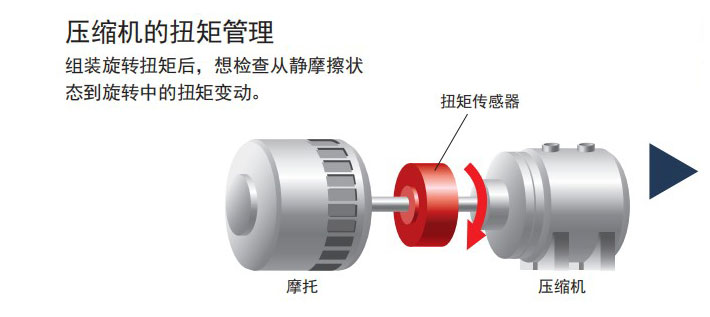

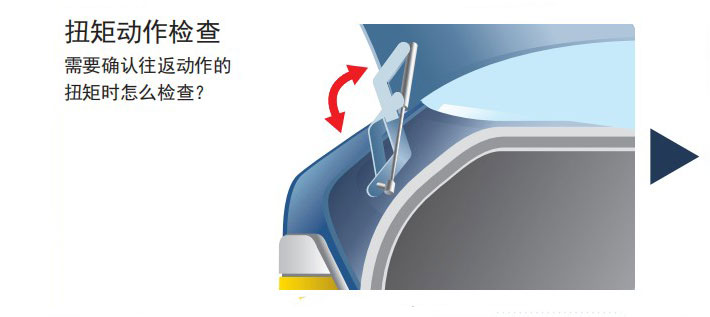

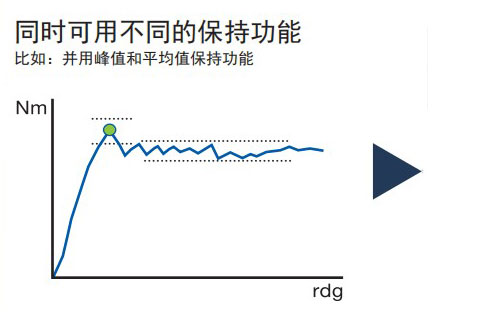

初始动作时设定峰值保持,旋转当中检查平均值,实现扭矩的变动检查。

F381A波形比较测力仪表及传感器资料下载,请到下载专区→物理量检测系统单元。

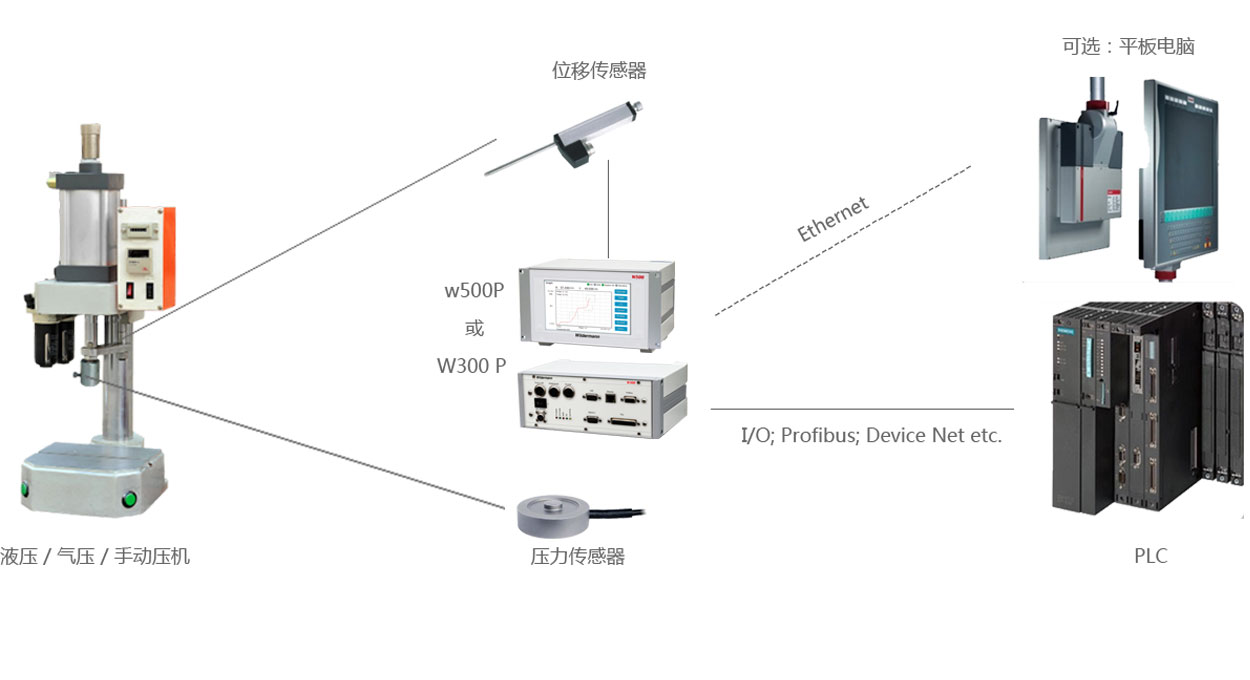

由传感器及W500-P构成的力-位移压装过程监控系统

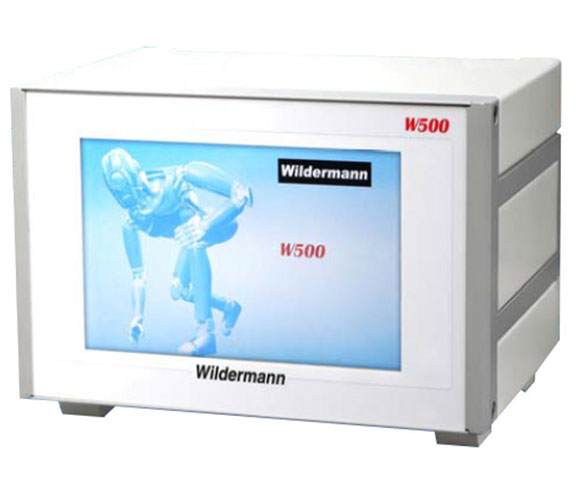

Wildermann旗下的W500-P型压力-位移监控系统,将压装过程中压装力和压装位移数据的精确采集和监控合为一体,利用丰富的判断窗口功能达到精确的压装目标。

1、采用7寸彩色液晶触摸屏,各种信息一目了然,操作方便;

2、可设定多达16条控制程序通过外部输入端子组合任意选择;

3、每条程序可设定多至4个判定窗口,外加上下包络线;

4、每个判定窗口有多达12种类型选择;

5、带有最高压力和最大位移量限制设定,用于超限报警;

6、带有10路输入和8路输出开关量端子,可实现与主控PLC进行控制信号交流;

7、每组程序能保存10000条监控过程和结果信息,保存信息类型可分类查找;

8、可配套上位机软件,参数设置更方便,并可上传历史曲线。

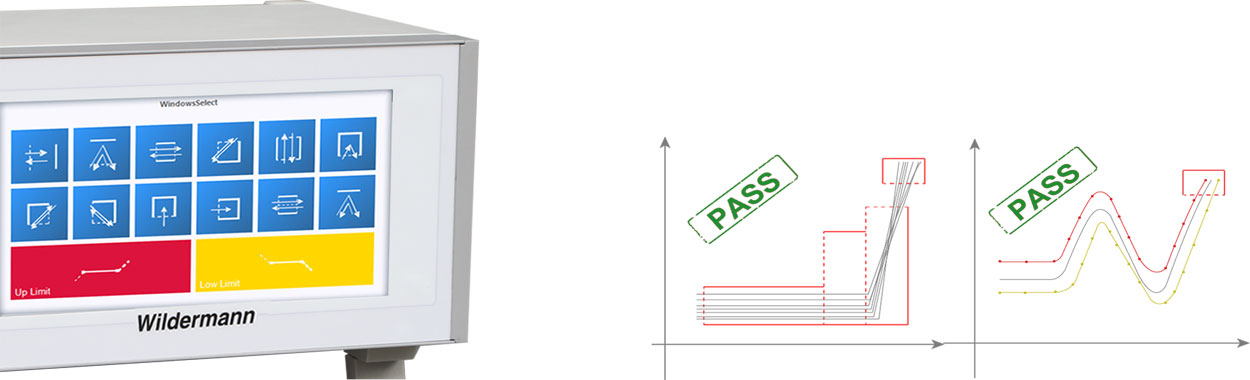

集成公差窗口的评估

集成14种不同类型的公差窗口。

通过公差窗口以及组合可达到限制曲线的走向,进而严格的控制压装工艺。

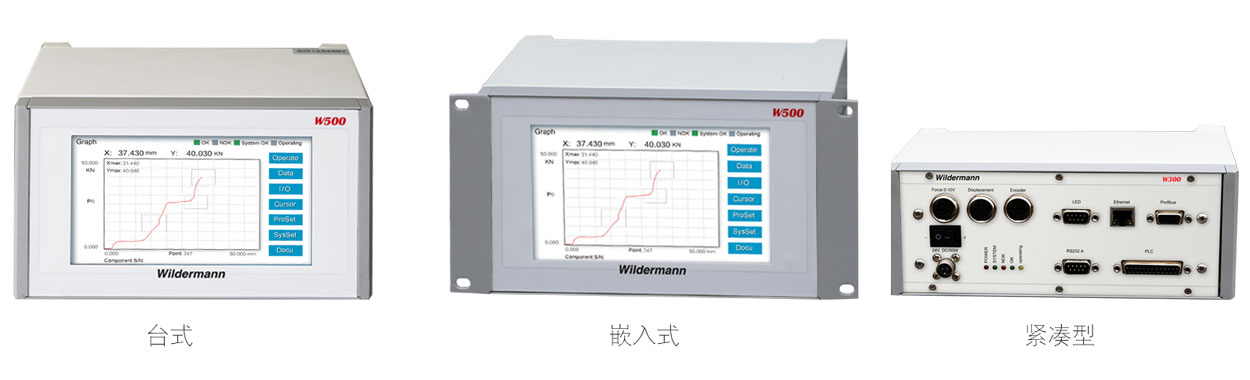

监控仪特性

输出电压:24V DC

采样频率:10kHz

传感器接入:±10V,±5V,电阻,LVDT,正交增量,脉冲

输入输出:12In 8Out

力的精度:0.5%(量程的20%-100%) 1%(量程的10%-20%)

力的显示精度:小数点后三位

位移显示精度:0.001mm

重复定位精度:0.01mm

容量:128组工艺程序,超过100000曲线储存

7英寸彩色触摸屏(仅W500P)

精炼的控制环节

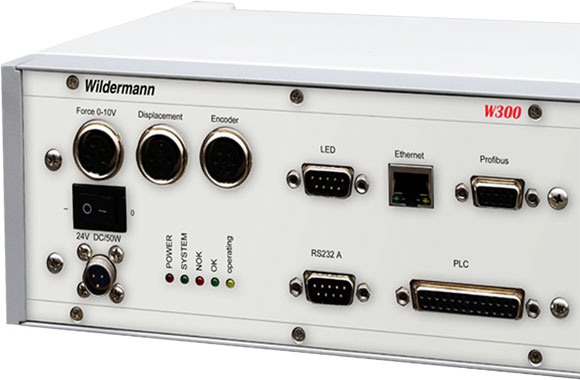

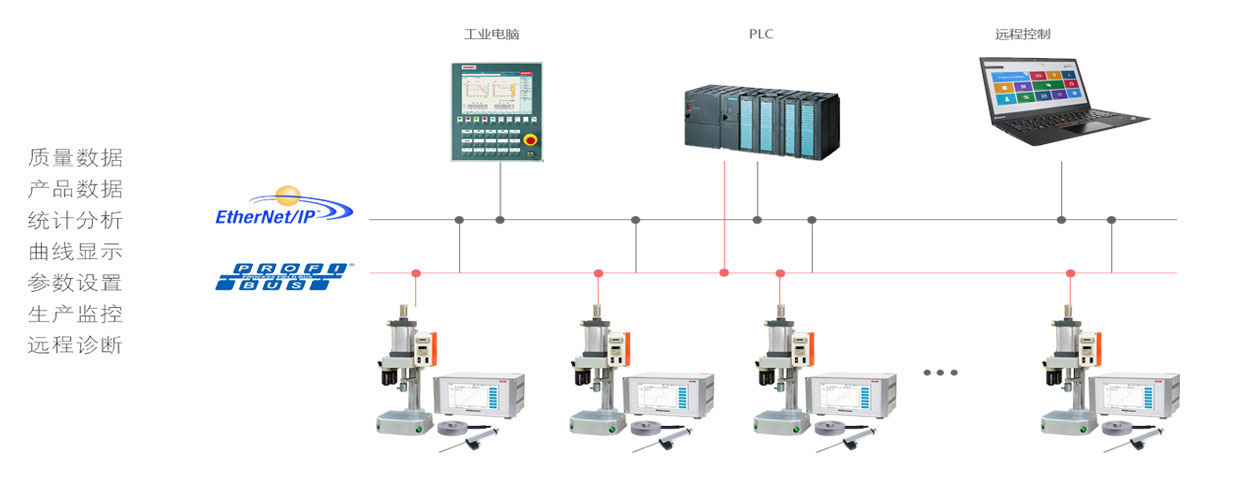

W500P/W300P 提供多种工业总线模块以方便第三方控制系统

(如PLC)与控制器之间通过标准的硬件接口和通信协议进行通讯

便捷的网络控制

灵活的安装结构

W500-P压装过程监控系统及传感器资料下载,请到下载专区→物理量检测系统单元。
