A15系列（150KN）

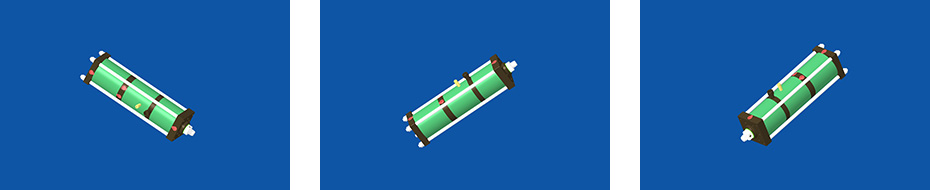

A15系列液压增力气缸
物理参数：不同的气源压力下，气缸三段行程的输出力：
A15系列液压增力气缸三行程输出力
|
输出力
|
气源压力(MPa)
|
||||||
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1.0
|
|
|
快进力(KN)
|
3.0
|
3.7
|
4.5
|
5.2
|
6.0
|
6.7
|
7.5
|
|
工作力(KN)
|
60
|
75
|
90
|
105
|
120
|
135
|
150
|
|
返回力(KN)
|
2.2
|
2.8
|
3.3
|
3.9
|
4.4
|
5.0
|
5.6
|
结构尺寸：A15系列液压增力气缸结构尺寸如下图:
|
订货号
|
几何安装尺寸
|
||||||||||||||||||
| 型号 | 总行程 | 力行程 |
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
T
|
W
|
| A15 | 50 | 5 | 135 | 551 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 50 | 10 | 135 | 615 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 50 | 15 | 135 | 679 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 75 | 5 | 135 | 598 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 75 | 10 | 135 | 662 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 75 | 15 | 135 | 726 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 100 | 5 | 135 | 637.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 100 | 10 | 135 | 701.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 100 | 15 | 135 | 765.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 100 | 20 | 135 | 829.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 125 | 5 | 135 | 684.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 125 | 10 | 135 | 748.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 125 | 15 | 135 | 812.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 125 | 20 | 135 | 876.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 125 | 25 | 135 | 940.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 150 | 5 | 135 | 731.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 150 | 10 | 135 | 795.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 150 | 15 | 135 | 859.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 150 | 20 | 135 | 923.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
| A15 | 150 | 25 | 135 | 987.5 | 6-M16X20 | 100 | G1/2 | 75 | 15 | 50 | 36 | 25 | M30X2 | 40 | 104 | 106 | 25 | 26 | 7 |
